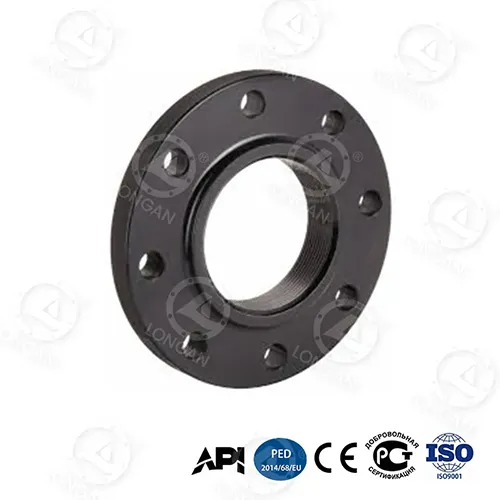

فلنج نوع صفحه فولادی کربنی

شرح داده های کلید ASTM A36:

دقت فرآیند: تحمل دیافراگم برش لیزری ± 0.1 میلی متر | صافی ≤0.05mm/m

سطح فشار: PN6/PN10/PN16/PN25/PN40 (کلاس 150~300)

پوشش اندازه: DN50~DN2000 (2 اینچ ~ 80 اینچ)

گواهینامه کلید: EN 1092-1 Type 01 | ASME B16.5 | PED 2014/68/EU

مزایای محصول:

I. راه حل شرایط کاری شدید

حفاظت در دمای بالا (538 ℃)

نرخ ضخیم شدن اکسیداسیون: <0.1 میلی متر در سال ** (فولاد کربن معمولی 0.3 میلی متر در سال)

مواد قابل ارتقا - ASTM A516 Gr.70: قدرت تسلیم در دمای بالا **≥145MPa@400℃

طراحی جبران انبساط حرارتی:

- ذخیره بیضی سوراخ پیچ: 0.3mm/100℃

حفاظت در برابر ضربه دمای پایین (-46℃ محیط سرد عمیق)

- ASTM A350 LF2: انرژی ضربه **45J@-46℃** (نیاز استاندارد 27J)

- دمای انتقال سخت و شکننده: **≤-60℃** (تأیید شده توسط آزمایش چکش چکش)

2. عملکرد مواد: مقاومت تغییر شکل 80٪ افزایش یافته است

کنترل اندازه دانه: فلنج های معمولی درجه 5 هستند، در حالی که فلنج های نوع صفحه فولادی کربنی که ما تولید می کنیم دارای دانه های ریز درجه 7 هستند.

چقرمگی دمای پایین: -29℃ انرژی ضربه Charpy ≥27J، دارای گواهی EN 10225.

3. ضد خوردگی انحصاری

نوع خوردگی این راه حل حفاظتی محصول راه حل صنعتی تمدید عمر

خوردگی الکتروشیمیایی پوشش آلیاژ روی نیکل (500 ساعت نمک اسپری صفر زنگ سفید) پوشش داکرومت 2.3 بار

خوردگی جوی 85μm گالوانیزه گرم + پوشش آب بندی گالوانیزه معمولی 60μm 12 سال → 20 سال

پوشش اپوکسی قطران زغال سنگ متوسط ​​اسیدی (مقاوم با pH 2-12) پوشش اپوکسی معمولی 8 سال → 15 سال

4. بهینه سازی سطح آب بندی

طراحی سبک

ضریب تمرکز تنش: SCF≤**1.8** در ناحیه کلیدی فلنج های نوع صفحه فولادی کربن دارای مزایای زیادی نسبت به فلنج معمولی ≥2.5 است.

کاهش وزن بهینه سازی توپولوژیکی: در شرایط مشابه، وزن 22 درصد سبک تر از طراحی سنتی است

- استاندارد تأیید: ASME BPVC Section VIII Div.2

- چرخش آینه Ra 3.2μm (فلنج معمولی Ra 6.3μm)

- اثر: فشرده سازی واشر تا 18٪ کاهش می یابد و احتمال شکست آب بندی تا 90٪ کاهش می یابد.

راندمان مهندسی بسیار بهبود یافته است و هزینه های نصب تا 47% کاهش می یابد.

سیستم موقعیت یابی دقیق سوراخ پیچ

- اثر: زمان تطبیق فلنج از 45 دقیقه به **12 دقیقه ** کاهش می یابد (اندازه گیری در محل)

- پردازش دستگاه حفاری CNC: خطای فاصله سوراخ **≤±0.15mm** (ISO 5210 اجازه می دهد تا ±0.5mm)

تست شخص ثالث

1، گزارش TÜV

2، آزمایش ترکیدگی هیدرولیک: فشار ترکیدگی اندازه‌گیری شده با فلنج نوع صفحه فولادی کربن ≥PN45

3، تجزیه و تحلیل شیمیایی SGS:

- محتوای گوگرد و فسفر: S≤0.005% P≤0.015% (کنترل فولاد بسیار تمیز)

پس منتظر چی هستی؟ بیایید و راه حل انحصاری خود را دریافت کنید
