فلنج

درک نقشفلنجدر کاربردهای صنعتی: راهنمای جامع

فلنج ها به عنوان بخش مهمی از سیستم لوله کشی، نقش حیاتی در اتصال لوله ها، شیرها، پمپ ها و سایر تجهیزات دارند. این محصولات در تصفیه خانه های نفت و گاز، شیمیایی یا آب و این مکان ها استفاده می شود.

a چیستفلنج?

فلنج ها فلنج ها یا برآمدگی هایی هستند که برای اتصال لوله ها، اتصالات یا ماشین آلات استفاده می شوند. فلنج ها برای ایجاد یک اتصال قوی برای مونتاژ، جداسازی و بازرسی آسان، پیچ یا جوش داده می شوند. فلنج ها در شکل ها و اندازه های مختلفی برای تحمل فشارها، دماها و شرایط محیطی مختلف تولید می شوند. با استاندارد کردن اتصالات، فلنج ها قابلیت همکاری بین سیستم ها را افزایش می دهند و در نتیجه زمان خرابی و هزینه های تعمیر و نگهداری را کاهش می دهند.

پارامترهای کلیدی فلنج ها

اندازه: به اندازه اسمی لوله (NPS) یا قطر اشاره دارد که باید با اجزای متصل مطابقت داشته باشد.

رتبه بندی فشار: نشان دهنده حداکثر فشاری است که فلنج می تواند تحمل کند، که معمولاً طبق استانداردهایی مانند ANSI/ASME (به عنوان مثال کلاس 150، کلاس 300، کلاس 600) طبقه بندی می شود.

مواد: مواد متداول مورد استفاده شامل فولاد کربن، فولاد ضد زنگ، فولاد آلیاژی و فلزات غیرآهنی مانند برنج یا مس هستند که به دلیل مقاومت در برابر خوردگی و استحکام انتخاب می شوند.

انواع صورت: اینها شامل وجه های صاف (FF)، صورت های برجسته (RF) و اتصالات حلقه (RTJ) هستند که بر کارایی آب بندی تأثیر می گذارند.

طرح سوراخ پیچ: تعداد و قطر سوراخ های پیچ که برای تراز و سفت شدن بسیار مهم هستند.

استانداردها: رعایت استانداردهای بین المللی مانند ANSI، ASME، DIN یا JIS سازگاری و ایمنی را تضمین می کند.

جدول دقیق پارامترهای محصول

پارامتر	توضیحات	ارزش های مشترک
اندازه اسمی	قطر اتصال لوله	1/2 اینچ تا 24 اینچ (یا بزرگتر)
کلاس فشار	حداکثر امتیاز فشار	کلاس 150، 300، 600، 900، 1500، 2500
درجه مواد	نوع مواد مورد استفاده	A105 (فولاد کربن)، SS304 (فولاد ضد زنگ)، آلیاژ 20
نوع چهره	طراحی سطح برای آب بندی واشر	صورت برجسته (RF)، صورت صاف (FF)، مفصل نوع حلقه (RTJ)
قطر دایره پیچ	قطر دایره سوراخ پیچ	بسته به اندازه و کلاس متفاوت است (به عنوان مثال، 3.5 اینچ برای 2 اینچ کلاس 150)
استانداردها	مشخصات حاکم	ANSI/ASME B16.5، DIN 2527، JIS B2220

انواع فلنج

فلنج ها بر اساس طراحی و کاربردشان دسته بندی می شوند. در اینجا رایج ترین انواع آن وجود دارد:

فلنج گردن جوش:دارای هاب مخروطی طولانی برای کاربردهای پر استرس، ایده آل برای سیستم های فشار بالا.
فلنج لغزنده:نصب آسان با لغزش روی لوله و جوشکاری، مناسب برای محیط های کم فشار.
فلنج کور:برای آب بندی انتهای یک سیستم لوله کشی استفاده می شود که امکان توسعه یا بازرسی آینده را فراهم می کند.
فلنج جوش سوکت:جریان صاف و استحکام بالا را فراهم می کند که معمولاً در لوله کشی با سوراخ کوچک استفاده می شود.
فلنج رزوه ای:بدون جوش روی لوله ها پیچ می شود، ایده آل برای سیستم های غیر خطرناک یا کم فشار.
فلنج مفصل دامان:جفت با انتهای خرد برای تراز آسان، مناسب برای سیستم هایی که نیاز به جداسازی مکرر دارند.

View as

شیر چینی وینگ

مشاهده بیشتر >> ارسال استعلام >>

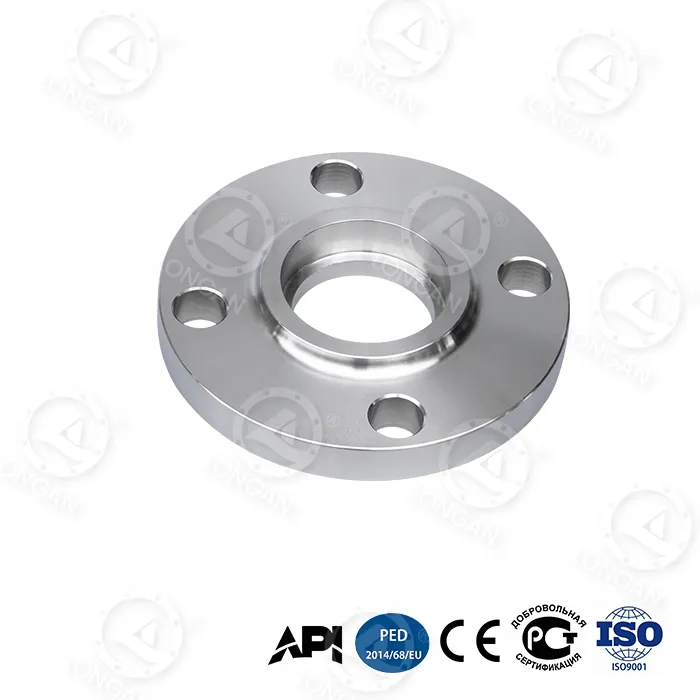

فلنج سوکت

فلنج سوکت که به عنوان یکی از رقابتی ترین تولید کنندگان و تامین کنندگان فلنج سوکت شناخته می شود، گواهینامه نیمه هادی SEMI F72 را دریافت کرده است و آب بندی سطح اتمی را برای خطوط لوله با خلوص فوق العاده بالا در کارخانه های ویفر 3 نانومتری و سیستم های خنک کننده هلیوم برای راکتورهای همجوشی هسته ای ارائه می دهد. از طریق چسباندن دقیق پرتو الکترونی سوکت با تحمل تنها 0.8μm و جوشکاری انتقال فلز سرد، تنش خط لوله تا 92٪ کاهش می یابد و تشخیص نشت طیف سنج جرمی هلیوم ≤10-11 mbar·L/s است که می تواند به استاندارد کپسول فضایی برسد.

مشاهده بیشتر >> ارسال استعلام >>

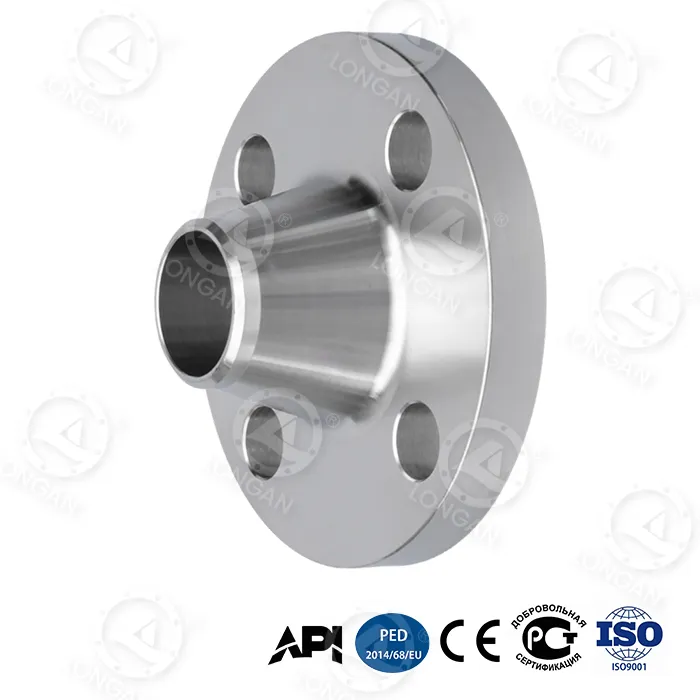

فلنج گردن جوش داده شده فورج

به عنوان یک تولید کننده و تامین کننده حرفه ای در چین، چقرمگی ضربه جوش فلنج گردن جوش داده شده فورج شده در 248J@-196℃ 300٪ افزایش یافته است. از طریق فرآیند فورج قالب چند جهته + ذوب مجدد خلاء پلاسما، تراشه پیش‌بینی استرس هوش مصنوعی یکپارچه شده است تا 6 ماه قبل از آسیب خستگی هشدار دهد. این گواهینامه ASME III سطح 1 قدرت هسته ای را گذرانده است و 50 سال حفاظت بدون بازرسی را برای راکتورهای هسته ای نسل چهارم و سیستم های تولید زیر آب در اعماق دریا فراهم می کند.

مشاهده بیشتر >> ارسال استعلام >>

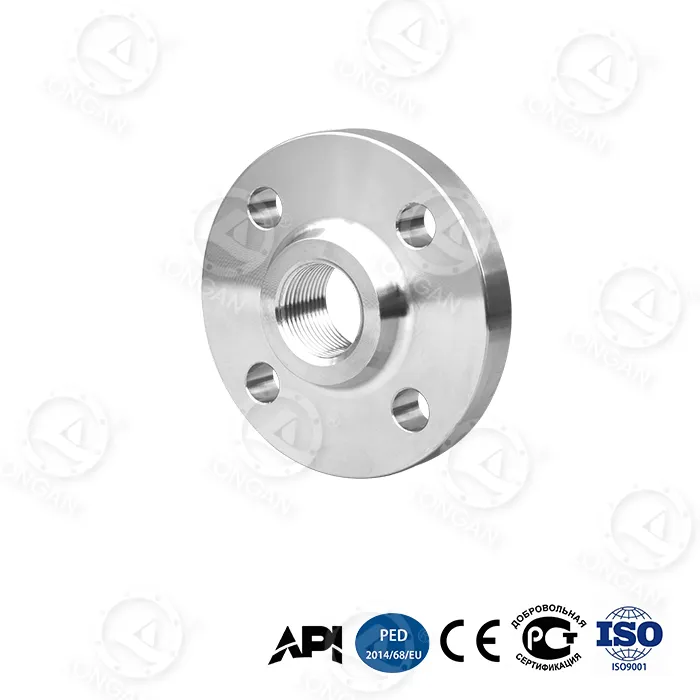

فلنج رزوه ای

فلنج رزوه ای ساخت چین یکی از محصولات کارخانه Longan است. فلنج هوشمند ضد لرزش Threaded دارای گواهینامه لرزه نگاری API 6AF است و برای سناریوهای ارتعاش با فرکانس بالا مانند بازوهای پرکننده LNG و دستگاه های سرچاه گاز شیل طراحی شده است. با رزوه‌های ضد شل شدن دو سرب و لایه‌های آب‌بندی اصلاح‌شده با نانو کربن، نشت صفر را روی میز لرزش شبیه‌سازی زلزله 9 ریشتری به دست می‌آورد، انتشار کربن را تا 62 درصد در کل چرخه عمر کاهش می‌دهد و 400 درصد سریع‌تر از فلنج‌های جوش داده شده نصب می‌شود.

مشاهده بیشتر >> ارسال استعلام >>

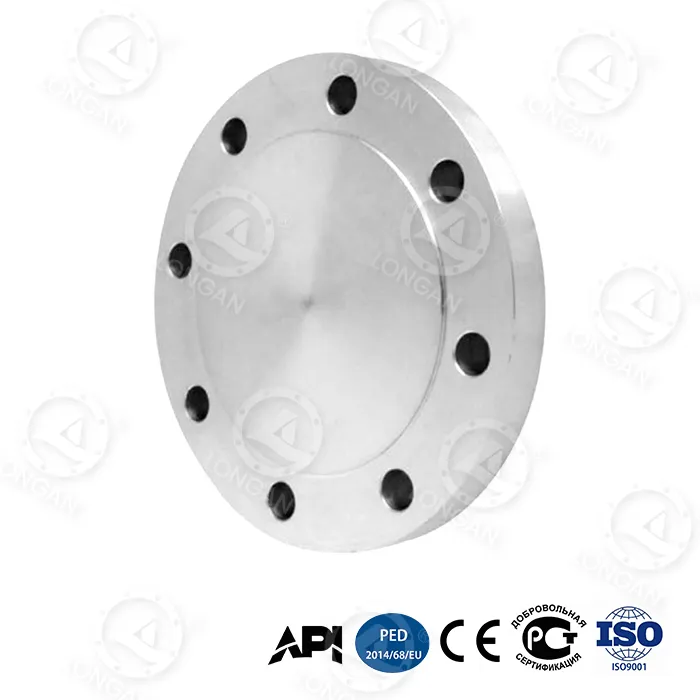

فلنج کور فولادی آلیاژی

ما به عنوان یک تولید کننده و تامین کننده حرفه ای فلنج کور فولاد آلیاژی چین، خدمات جامع مدیریت پروژه را به مشتریان ارائه می دهیم. فلنج کور فولادی آلیاژی دارای گواهینامه NACE MR0175 است و برای سناریوهای آب بندی بحرانی مانند خطوط لوله گاز طبیعی ترش و راکتورهای پالایشگاهی طراحی شده است. از فولاد آلیاژی مولیبدن نیکل و فناوری جوشکاری انتشار پلاسما برای دستیابی به ترک خوردگی با تنش صفر (SCC) در محیط سولفید هیدروژن 650 درجه سانتیگراد استفاده می کند. عمر آب بندی تا 15 سال است، در حالی که صفحه کور سنتی فقط ≤3 سال است.

مشاهده بیشتر >> ارسال استعلام >>

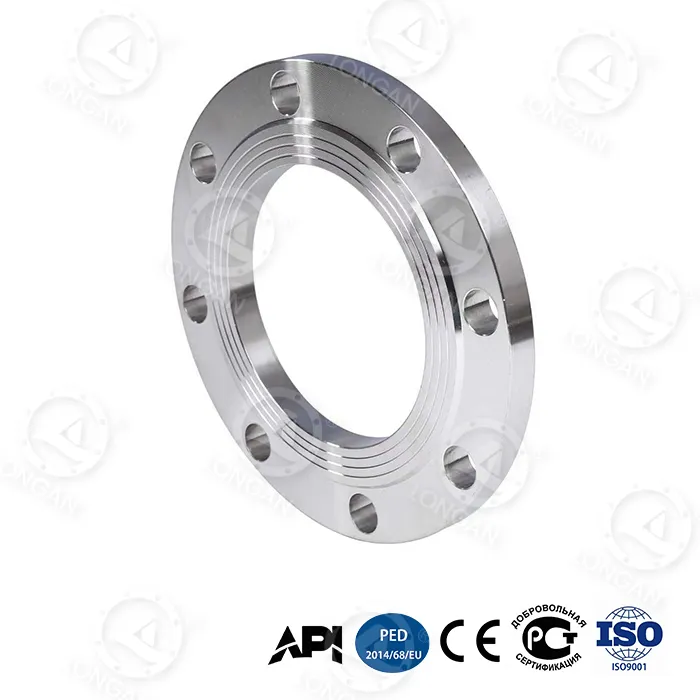

فلنج تخت فولادی

فلنج تخت فولادی با کیفیت بالا ساخته شده در چین را می توان با قیمت پایین یا قیمت ارزان از کارخانه ما سفارشی کرد. فلنج تخت فولادی به فشار ترکیدگی 42 مگا پاسکال در DN300 دست می‌یابد که 280 درصد بالاتر از استاندارد ملی GB/T 1048 است. ساختار لانه زنبوری بیونیک و فولاد کربن بالا را خاموش می‌کند و مقاومت خمشی آن تا 65 درصد افزایش یافته است. این گواهینامه API 6A PSL 3G را دریافت کرده است و برای سناریوهای فشار بسیار بالا مانند پمپ های شکست گاز شیل و سکوهای حفاری در اعماق دریا مناسب است.

مشاهده بیشتر >> ارسال استعلام >>
