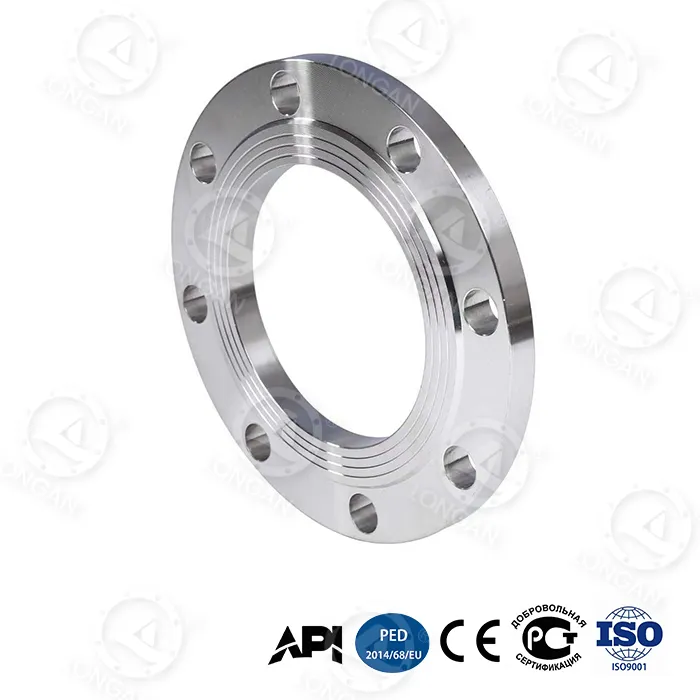

فلنج صورت برآمده صاف

نگران عدم تطابق واشر در مقاوم سازی خط لوله یا سیستم های فلنج مختلط نباشید. فلنج صورت برآمده صاف Longan یک حلقه بیرونی تمام صورت را با ناحیه آب بندی مرکزی کمی برآمده ترکیب می کند - بنابراین می توانید از واشرهای FF یا RF بدون تغییر در لوله کشی خود استفاده کنید. این فلنج که در تأسیسات Wenzhou خود Longan و تحت کنترل کیفیت دقیق ساخته شده است، از فولاد با کربن بالا و هسته لانه زنبوری بیونیک برای دستیابی به فشار ترکیدگی 42MPa در DN300 (280٪ بالاتر از استاندارد ملی) و 65٪ مقاومت خمشی بالاتر نسبت به فلنج های معمولی استفاده می کند. دارای گواهینامه API 6A PSL 3G.

نکات برجسته محصول

● طراحی صورت آب بندی هیبریدی:این بارزترین ویژگی فلنج صورت برآمده صاف است. ناحیه مرکزی صفحه آب بندی کمی برآمده است (شبیه به RF)، اما ناحیه بیرونی تا سوراخ های پیچ گسترش می یابد (شبیه به FF). مزایا عبارتند از:1.وسط واشر خودکار برای نصب سریعتر؛2.توزیع تنش تماس آب بندی یکنواخت تر، اجتناب از اضافه بار لبه RF سنتی.3.سازگار با هر دو واشر تمام وجه و واشرهای صورت برجسته، ارائه تعویض انعطاف پذیر در محل.

● افزایش 65 درصدی در استحکام خمشی:ساختار لانه زنبوری بیونیک فلنج را سبک‌تر و سفت‌تر می‌کند، به ویژه برای مقاومت در برابر خمش خط لوله.

● یاتاقان فشار فوق العاده بالا:فشار ترکیدگی DN300 42MPa 2.8 برابر فلنج های سنتی (≤15MPa) است. عمر خستگی چرخه ای 20000 سیکل در 35 مگا پاسکال بسیار فراتر از استانداردهای صنعتی است.

● تحمل محیطی شدید:انرژی ضربه -70 درجه سانتیگراد 89 ژول، نرخ خوردگی 5000 متر در عمق دریا 0.03 میلی متر در سال، 120 متر بر ثانیه شن و ماسه و ساییدگی گرد و غبار ≤8μm.

● ایمنی هوشمند:لایه نشانگر سایش نانو زیرکونیا (هشدار تغییر رنگ در ضخامت کمتر از 0.1 میلی متر) + سوراخ پیچ دو مخروطی (تضعیف پیش بارگذاری ≤5٪).

فرآیندهای محصول

● ماشینکاری صورت آب بندی:تراشکاری دقیق CNC استفاده می شود، با ارتفاع افزایش یافته از ابعاد استاندارد RF ASME B16.5 (1.6 میلی متر تا 6.4 میلی متر برای کلاس 150 تا 1500)، اما ریشه برجسته به آرامی به کل صفحه فلنج منتقل می شود. زبری سطح Ra ≤3.2μm تماس خوب واشر را تضمین می کند.

● خاموش کردن گرادیان:فولاد پر کربن تحت خنک‌سازی کنترل‌شده قرار می‌گیرد تا ساختاری درجه‌بندی شده با سختی سطح 45-50 HRC و چقرمگی هسته ≥30J (در دمای 70- درجه سانتی‌گراد) ایجاد کند.

● ساختار لانه زنبوری:شبکه شش ضلعی بیونیک در داخل بدنه فلنج، بهینه شده با تجزیه و تحلیل اجزای محدود، 65 درصد سفتی بالاتر را در همان وزن فراهم می کند.

● حلقه تقویت کننده آلیاژ تیتانیوم:یک حلقه Ti-6Al-4V (قدرت تسلیم 1250 مگاپاسکال) با تداخل مناسب در گردن تعبیه شده است که از انبساط گردن تحت فشار بالا جلوگیری می کند.

● کنترل کیفیت:100٪ بازرسی ابعادی، 10٪ تست ذرات مغناطیسی، آزمایش انفجار تصادفی در هر دسته. گواهی مواد قابل ردیابی و منحنی های عملیات حرارتی ارائه شده است.

سناریوهای استفاده

طراحی صفحه آب بندی هیبریدی فلنج صورت برآمده صاف، آن را به ویژه برای سناریوهای زیر مناسب می کند:

سناریو	نقطه درد با فلنج های سنتی	راه حل با این محصول
مقاوم سازی خط لوله قدیمی	سیستم اصلی ممکن است فلنج های FF و RF را مخلوط کند، واشرها قابل تعویض نیستند	صفحه آب بندی هیبریدی با هر دو نوع واشر سازگار است، نیازی به اصلاح خط لوله نیست
رسانه گاز فشار بالا	واشرهای فلنج RF ممکن است تحت ضربان فشار اکسترود شوند	ناحیه مسطح بیرونی پشتیبانی اضافی را فراهم می کند و از خزش واشر جلوگیری می کند
خطوط لوله کم فشار با قطر بزرگ	فلنج های FF به واشرهای اندازه کامل نیاز دارند، هزینه بالایی دارند	بخش برجسته اجازه استفاده از واشرهای RF استاندارد را می دهد و موجودی قطعات یدکی را کاهش می دهد
محیط های اعماق دریا / قطبی	صورت تک آب بندی پس از چرخه حرارتی نشت می کند	آب بندی دو ناحیه ای (برآمده + مسطح) مسیرهای آب بندی اضافی را فراهم می کند

حوزه های کاربردی خاص عبارتند از:

● خطوط لوله خروجی پمپ شکستگی گاز شیل(35-70MPa فشار ضربانی)
● اتصالات سر چاه سکوی حفاری در اعماق دریا(5000 متر عمق آب)
● پایانه های دریافت LNG(70- درجه سانتی گراد دمای پایین)
● خطوط لوله رسانه اسیدی درخت کریسمس دریایی(H2S/CO2)

خدمات پس از فروش

● نمونه رایگان:خریداران بین المللی می توانند برای یک نمونه رایگان (هزینه نمونه قابل استرداد، جمع آوری حمل و نقل) برای آزمایش نصب و تأیید مهر و موم درخواست دهند.

● راهنمای نصب:راهنمای نصب چینی/انگلیسی، از جمله مقادیر گشتاور برای مواد مختلف واشر (گرافیت، زخم مارپیچی، PTFE) ارائه شده است. راهنمای ویدیویی از راه دور در دسترس است.

● مشاوره فنی:تیم مهندسی به سوالات انتخاب و تطبیق واشر ظرف 4 ساعت پاسخ می دهد.

● قابلیت ردیابی کیفیت:هر فلنج دارای یک شناسه منحصر به فرد است و گزارش های تست را می توان در وب سایت رسمی بررسی کرد.

● گارانتی:18 ماه، تعویض رایگان برای ایرادات ساخت.

● تست شخص ثالث:تست فشار شاهد SGS/BV در محل می تواند در صورت درخواست ترتیب داده شود.

چرا Longan را انتخاب کنید

1. طراحی چهره مهر و موم منحصر به فرد:اکثر فلنج های موجود در بازار یا FF خالص یا RF خالص هستند. فلنج سطح صاف ما به شما امکان می دهد بدون تغییر نوع واشر، هم یکنواختی تنش FF و هم قابلیت اطمینان آب بندی RF را بدست آورید. به ویژه برای پروژه های مقاوم سازی که خط لوله اصلی ممکن است FF یا RF باشد - این محصول با هر دو سازگار است.

2. مزیت هزینه چرخه عمر کامل:هزینه کل 30 سال فقط 6200 دلار است که 66 درصد در مقایسه با فلنج های سنتی 18500 دلار صرفه جویی می کند. زمان تعویض تنها 2.5 ساعت (8 ساعت سنتی)، فرکانس نگهداری سالانه 0.7 بار (سنتی 3.2 بار) است.

3. گواهینامه کامل:API 6A PSL 3G، مناسب برای سناریوهای فشار بسیار بالا با رسانه گاز H2S و CO2.

4. داده های واقعی قابل تأیید:همه شاخص های عملکرد برای آزمایش مشتری در محل در دسترس هستند. نمونه های رایگان ارائه شده است.

5. پاسخ سریع:اقلام استاندارد ظرف 3 روز ارسال می شوند، اقلام سفارشی در عرض 15-30 روز.

خلاصه: فلنج صورت برآمده تخت Longan با طراحی صورت آب بندی هیبریدی خود، نقاط درد فلنج های سنتی را در سازگاری با واشر، توزیع تنش و آب بندی با فشار بالا برطرف می کند. ترکیب با ساختار لانه زنبوری بیونیک، خاموش کننده گرادیان و حلقه تقویت کننده آلیاژ تیتانیوم، استحکام خمشی، فشار ترکیدگی و عمر خستگی آن بسیار بهبود یافته است. گواهینامه API 6A PSL 3G و کاهش 66 درصدی در هزینه چرخه عمر کامل 30 ساله، آن را به گزینه ای ایده آل برای گاز شیل، مهندسی اعماق دریا و سیستم های پیچیده خط لوله تبدیل کرده است. برای به دست آوردن نمونه های رایگان و راه حل های آب بندی حرفه ای نیازهای خود را ارسال کنید.

سوالات متداول

س: آیا فلنج صورت برآمده صاف می تواند جایگزین فلنج RF موجود شود؟
ج: بله. تا زمانی که درجه فشار و اندازه مطابقت داشته باشد، می تواند مستقیماً یک فلنج RF را جایگزین کند و واشر اصلی RF می تواند همچنان استفاده شود. اگر فلنج جفت FF باشد، واشر تمام صورت مورد نیاز است، اما سطح صاف این محصول به اندازه کافی بزرگ است که کاملاً سازگار باشد.

س: آیا این صفحه آب بندی هیبریدی به واشرهای خاصی نیاز دارد؟
پاسخ: خیر. می‌توانید به استفاده از واشرهای استاندارد ASME B16.21 RF (به عنوان مثال، مارپیچی با حلقه داخلی) یا واشرهای FF (واشرهای گرافیتی تمام‌صورت) استفاده کنید. آزمایشات ما نشان می دهد که عملکرد آب بندی هر دو نوع واشر روی این فلنج نسبت به وجه های آب بندی تک سنتی برتر است.

س: آیا پیچ ها تحت فشار ضربانی 35 مگا پاسکال شل می شوند؟
پاسخ: این محصول از سوراخ های پیچ دوتایی مخروطی استفاده می کند. تحت نوسان 35 مگا پاسکال، تضعیف پیش بارگذاری ≤5٪ است، در حالی که سوراخ های گرد سنتی تضعیف ≥20٪ دارند. استفاده از آچار گشتاور هیدرولیک به صورت ضربدری با سه پله توصیه می شود. ما می توانیم یک جدول محاسبه گشتاور ارائه دهیم.

س: آیا می توان مواد مختلفی مانند فولاد ضد زنگ تهیه کرد؟
ج: بله. متریال استاندارد این محصول فولاد با کربن بالا با گرادیان کوئنچ شده است، اما 316L، فولاد ضد زنگ دوبلکس و غیره نیز در صورت درخواست قابل ارائه است. ساختار لانه زنبوری و حلقه تقویت کننده آلیاژ تیتانیوم برای فولاد ضد زنگ نیز اعمال می شود.

س: چگونه می توانیم فشار ترکیدگی 42 مگا پاسکال ادعایی شما را تأیید کنیم؟
A: ما از مشتریان استقبال می کنیم تا شاهد آزمایش های انفجاری در کارخانه ما باشند. محصولات سهام معمولی هر سه ماه یکبار به صورت تصادفی نمونه برداری می شوند و گزارش های آزمایشی در وب سایت ما ذخیره می شود. همچنین می توانید یک آزمایش جداگانه روی نمونه خود درخواست کنید. هزینه بر عهده ماست (نمونه باید برگردانده شود).
