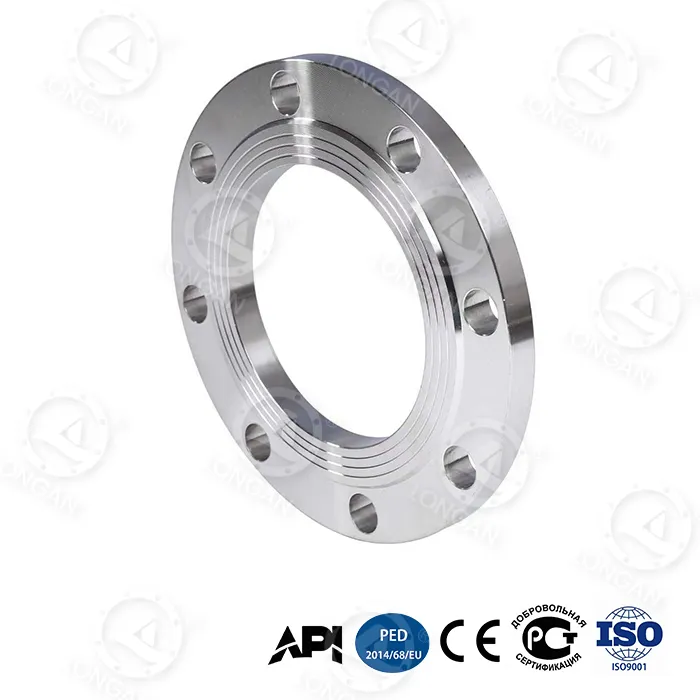

لغزش صاف روی فلنج

Longan، یک تولید کننده با تجربه و تامین کننده جهانی فلنج تخت در چین، سال هاست که به پروژه های خطوط لوله صنعتی بین المللی خدمت می کند. کارخانه داخلی مدیریت کیفیت دقیق از مواد اولیه تا محصولات نهایی را اجرا می کند و از کیفیت ثابت و قابلیت اطمینان طولانی مدت هر محصول اطمینان می دهد. این فلنج لغزنده روی صفحه تخت از ساختار لانه زنبوری بیونیک و فرآیند فولاد با کربن بالا با گرادیان استفاده می کند و مقاومت خمشی را تا 65 درصد در مقایسه با فلنج های سنتی افزایش می دهد. فشار ترکیدگی DN300 به 42 مگا پاسکال می رسد که 280٪ از استاندارد ملی GB/T 1048 فراتر می رود و گواهینامه API 6A PSL 3G را دریافت کرده است. بخش های زیر به طور جامع مزایای فنی و ارزش کاربردی این محصول را از ابعادی از جمله جوشکاری نصب، تحمل فشار نهایی، مقاومت خارج از بار، هشدار هوشمند، سازگاری شدید محیطی، استانداردهای قابل اجرا و ظرفیت عرضه، تجزیه و تحلیل خواهند کرد.

مزایای نصب و جوشکاری

به عنوان یک فلنج از نوع لغزنده، فلنج لغزشی صاف در حین نصب توسط دو جوش فیله به لوله متصل می شود: یکی در پشت فلنج و دیگری در داخل سوراخ لوله. در مقایسه با فلنج های گردن جوش سنتی، این طرح دارای مزایای قابل توجه زیر است:

1.سختی نصب کمتر:هیچ تراز دقیق لوله مورد نیاز نیست، اجازه می دهد تا خطاهای نصب خاص و کاهش الزامات ساخت و ساز در محل.
2.عملیات جوشکاری راحت:اجرای جوش فیله نسبت به جوش لب به لب با نفوذ کامل آسان تر است، به ویژه برای فضاهای محدود در محل.
3.سرعت تعویض سریع:زمان تعویض یکباره از 8 ساعت برای فلنج های سنتی به 2.5 ساعت کاهش می یابد و به طور موثر زمان توقف سیستم خط لوله برای تعمیر و نگهداری را کاهش می دهد.

این ساختار لغزنده، همراه با طراحی سبک وزن لانه زنبوری بیونیک Longan، وزن کلی فلنج را بیشتر کاهش می دهد و کارایی نصب را بهبود می بخشد.

مقایسه فشار نهایی و عملکرد محیطی

شاخص عملکرد	فلنج فولادی آهنگری سنتی	لغزش صاف روی فلنج	بهبود
فشار انفجاری (DN300)	≤15MPa	42 مگا پاسکال	↑180٪
عمر خستگی چرخه ای (35MPa)	قابل دستیابی نیست	20000 چرخه	—
تغییر شکل محوری (35MPa)	1.8 میلی متر	0.6 میلی متر	↓67%
انرژی ضربه در -70 درجه سانتیگراد	≥34J (استاندارد ملی)	89J	↑162٪
نرخ خوردگی 30 ساله در اعماق دریا	تقریبا 0.5 میلی متر در سال	0.03 میلی متر در سال	↓94%

این محصول در تحمل فشار نهایی و سازگاری محیطی کاملاً از فلنج های سنتی پیشی می گیرد. موفقیت اصلی در حلقه تقویت‌کننده آلیاژ تیتانیوم داخلی در گردن فلنج با قدرت تسلیم تا 1250 مگاپاسکال است که امکان اعمال فشار بسیار بالا را برای فلنج‌های لغزنده ایجاد می‌کند.

پاسخ خارج از بار

در سیستم های خط لوله واقعی، عواملی مانند انبساط/انقباض حرارتی و نشست فونداسیون اغلب باعث ناهماهنگی صفحه فلنج می شوند. در شرایط بار غیرعادی با ناهماهنگی خط لوله 15 درجه، نرخ نشت آب بندی فلنج های سنتی >10-3 mbar·L/s است، در حالی که لغزش مسطح Longan روی فلنج نرخ نشت آب بندی ≤10-5 mbar·L/s را افزایش می دهد.

دو نوآوری ساختاری به این عملکرد دست می یابند:

● طراحی دنده تقویت شعاعی:دنده‌های تقویت‌کننده شعاعی اضافه‌شده در پشت فلنج، غلظت تنش موضعی را تا 48 درصد کاهش می‌دهد و توزیع تنش را در شرایط خارج از بار یکنواخت‌تر می‌کند.
● ساختار لانه زنبوری با سختی بالا:لایه هسته لانه زنبوری بیونیک سفتی خمشی عالی را فراهم می کند و در برابر تغییر شکل تاب برداشتن صفحه فلنج مقاومت می کند.

علاوه بر این، در تست ارتعاش باند فرکانس 50-200 هرتز استاندارد ISO 10816-3، نرخ تضعیف دامنه به 92٪ می رسد که به طور موثر مشکل تضعیف پیش بار پیچ در شرایط ضربان فشار بالا را حل می کند.

هشدار هوشمند و محیط شدید

لغزش مسطح روی فلنج دو فناوری هوشمند را ادغام می کند تا به کاربران کمک کند مشکلات احتمالی را زود تشخیص دهند:

● لایه نشانگر سایش نانو زیرکونیا:این ماده در سطح آب بندی تعبیه شده است. هنگامی که ضخامت کمتر از 0.1 میلی متر است، تغییر رنگ قابل مشاهده یک هشدار می دهد و اجازه می دهد تا وضعیت آب بندی بدون تجهیزات حرفه ای ارزیابی شود.
● قفل پیش بار سوراخ پیچ دو مخروطی:تحت نوسان فشار 35 مگا پاسکال، تضعیف پیش بار سازه های سنتی ≥20٪ است، در حالی که این طرح تضعیف پیش بارگذاری را در ≤5٪ کنترل می کند و اطمینان اتصال طولانی مدت را تضمین می کند.

تأیید عملکرد محیطی شدید (همه داده‌های آزمایش‌های واقعی):

● ضربه در دمای پایین (-70 درجه سانتیگراد):انرژی ضربه Charpy 89J (استاندارد ملی ≥34J)، مناسب برای خطوط لوله قطبی و حمل و نقل LNG.
● خوردگی دریای عمیق (5000 متر):طبق استاندارد ASTM G111-97، نرخ خوردگی معادل 30 ساله تنها 0.03 میلی متر در سال است که الزامات چرخه عمر کامل برای مهندسی اعماق دریا را برآورده می کند.
● سایش شن و غبار (120 متر بر ثانیه):طبق استاندارد ISO 5890:2012، پس از 10000 ساعت ضربه مداوم، عمق آسیب سطح آب بندی ≤8μm است، مناسب برای مناطق بیابانی یا سکوهای دریایی با بادهای پر از شن و ماسه با سرعت بالا.

استانداردها و مشخصات قابل اجرا

فلنج روی فلنج کاملاً مطابق با استاندارد ASME B16.5 ساخته شده است، با درجه بندی فشار از کلاس 150 تا کلاس 1500 و محدوده اندازه از NPS 1/2 اینچ تا 24 اینچ. این ماده فولادی با کربن بالا خاموش شده با گرادیان است که با طراحی دنده تقویت‌کننده شعاعی و حلقه تقویت‌کننده آلیاژ تیتانیوم ساخته شده است.

با توجه به مشخصات ASME B16.5، اندازه‌گیری ضخامت برای فلنج‌های کلاس 150 و کلاس 300 شامل ارتفاع بالا رفته صورت نمی‌شود. این محصول دارای طراحی سطح آب بندی تمام وجه (FF) است و باید با واشر تمام وجه استفاده شود. توجه به این نکته مهم است که فلنج تمام وجهی نباید مستقیماً به فلنج صورت برجسته متصل شود. باید با واشر تمام وجه یا آداپتور جایگزین شود.

علم مواد و نوآوری فرآیند

● فولاد با کربن بالا خاموش شده با گرادیان:خاموش کردن کامل فلنج ها به طور سنتی منجر به اختلاف سختی بیش از حد بین سطح و هسته می شود که مستعد ترک خوردن است. تکنولوژی خاموش کردن گرادیان دقیقاً نرخ گرمایش و سرمایش را کنترل می‌کند و توزیع سختی تدریجی را از بیرون به داخل ایجاد می‌کند - سختی سطح بالا برای مقاومت در برابر سایش، چقرمگی هسته بالا برای مقاومت در برابر ضربه. این به فلنج اجازه می دهد تا چقرمگی ضربه 89 ژول را در 70- درجه سانتی گراد حفظ کند.

● ساختار لانه زنبوری بیونیک:این ساختار با الهام از هندسه شش ضلعی کندوها، سفتی خمشی را بدون افزایش وزن به طور قابل توجهی افزایش می دهد. تجزیه و تحلیل اجزای محدود تأیید می کند که مقاومت خمشی این سازه 65٪ بیشتر از یک فلنج جامد با همان وزن است.

● حلقه تقویت کننده آلیاژ تیتانیوم داخلی:یک حلقه آلیاژ تیتانیوم Ti-6Al-4V از قبل در گردن فلنج، جایی که مستعد تمرکز استرس است، قرار داده شده است. این آلیاژ دارای قدرت تسلیم 1250 مگاپاسکال و چگالی آن تنها 60 درصد فولاد است. حلقه از طریق تناسب تداخلی به مواد پایه متصل می شود، به طور موثر تغییر شکل پلاستیک گردن را محدود می کند و فشار ترکیدگی فلنج DN300 را از ≤15MPa سنتی به 42MPa افزایش می دهد.

سیستم بازرسی تولید و کیفیت

کارخانه داخلی Longan در Longwan، Wenzhou واقع شده است. با بهره گیری از تامین مواد اولیه با کیفیت بالا از گروه هلدینگ Tsingshan، همراه با قابلیت های آهنگری، عملیات حرارتی و ماشین کاری خود، یک زنجیره کامل تولید را تشکیل داده است. هر لغزش صاف روی فلنج دارای گواهینامه های مواد قابل ردیابی، سوابق منحنی عملیات حرارتی، گزارش های بازرسی ابعادی و گزارش های تست هیدرواستاتیک/پنوماتیک است.

نکات کلیدی کنترل کیفیت:

1.بازرسی ورودی مواد خام: تجزیه و تحلیل طیفی، نمونه برداری خواص مکانیکی.
2.کنترل فرآیند: نظارت بر زمان واقعی منحنی های دمای کوره عملیات حرارتی، ثبت خودکار پارامترهای فرآیند خاموش کردن گرادیان.
3.بازرسی محصول نهایی: 100٪ بازرسی ابعادی، 10٪ تست ذرات مغناطیسی، نمونه برداری دسته ای برای فشار ترکیدگی یا عمر خستگی چرخه ای.
4.شهادت شخص ثالث: در صورت درخواست مشتری، آزمایش شاهد در محل توسط SGS، BV، یا سایر آژانس ها می تواند ترتیب داده شود.

خریداران بین المللی می توانند با استفاده از شماره سفارش، پیشرفت تولید و داده های آزمایش را به صورت آنلاین بررسی کنند.

موارد کاربردی پروژه جهانی

● ایستگاه شکستگی میدان گاز شیل خاورمیانه:120 مجموعه از DN300 کلاس 1500 فلنج روی فلنج استفاده شد. پس از 18 ماه کار مداوم، هیچ نشتی سیل رخ نداد و فرکانس نگهداری صفر بود.
● سکوی حفاری اعماق دریای چین جنوبی:عمق آب 2800 متر. فلنج برای اتصال پشته جلوگیری از فوران استفاده شد. پس از 30 ماه بازرسی خوردگی، سطح آب بندی هیچ آسیب آشکاری را نشان نداد و میزان خوردگی اندازه گیری شده 0.028 میلی متر در سال بود.
● خط لوله گاز طبیعی قطب شمال روسیه:دمای محیط -55 درجه سانتیگراد، مقدار تست ضربه 82 ژول، مطابق با الزامات طراحی پروژه. بیش از 500 قطعه عرضه شده است.

سوالات متداول

س: برای چه درجه بندی فشاری مناسب است؟
پاسخ: این فلنج صاف برای درجه بندی فشار از کلاس 150 تا کلاس 1500 مناسب است. داده های اندازه گیری شده نشان می دهد که اندازه DN300 در فشار ترکیدگی 42 مگا پاسکال بسیار عالی عمل می کند که بسیار فراتر از الزامات استاندارد ملی است. این به ویژه برای شرایط فشار بسیار بالا و شرایط سخت مانند پمپ های شکست گاز شیل، سکوهای حفاری در اعماق دریا، خطوط لوله انتقال گاز طبیعی با فشار فوق العاده بالا و محیط های قطبی مناسب است.

س: تفاوت اصلی بین این و فلنج گردن جوش چیست؟
پاسخ: فلنج لغزنده از دو جوش فیله برای اتصال لوله (یکی در پشت و دیگری در داخل سوراخ) استفاده می‌کند که نیاز به نصب نسبتاً آرام دارد. فلنج گردن جوش از یک جوش لب به لب با نفوذ کامل استفاده می کند که به تراز دقیق تری نیاز دارد. با این حال، در محصول فلنج لغزنده Longan، از طریق طراحی ساختار لانه زنبوری بیونیک و حلقه تقویت‌کننده آلیاژ تیتانیوم، عملکرد تحمل فشار کمتر از فلنج‌های گردن جوش سنتی نیست.

س: چگونه در محیط های با دمای پایین کار می کند؟
پاسخ: در شرایط دمای بسیار پایین 70- درجه سانتیگراد، انرژی ضربه Charpy محصول به 89 ژول می رسد، بسیار بالاتر از استاندارد ملی مورد نیاز ≥34J. این به لطف چقرمگی عالی در دمای پایین مواد فولادی با کربن بالا است که آن را برای مهندسی خط لوله قطبی و سیستم‌های انتقال گاز طبیعی در دمای پایین مناسب می‌سازد.

س: ظرفیت عرضه و گزینه های سفارشی سازی Longan چیست؟
A: Longan دارای یک کارخانه داخلی و یک سیستم تولید کامل است که از سفارشی سازی اندازه، برچسب زدن خصوصی و تولید فله پشتیبانی می کند. مدیریت کیفیت دقیق از انتخاب مواد خام تا بازرسی محصول نهایی اجرا می شود. خریداران بین المللی می توانند الزامات مورد نیاز را برای دریافت نمونه های رایگان ارسال کنند. این شرکت در شماره 620 جاده Mingzhu، خیابان Yongxing، منطقه Longwan، شهر Wenzhou، استان ژجیانگ واقع شده است و از مزایای جغرافیایی Wenzhou و تامین مواد خام گروه Tsingshan Holding برای تشکیل یک سیستم تولید و عرضه کامل استفاده می کند.

س: چگونه می توان عملکرد واقعی را تأیید کرد؟
A: Longan از مشتریان یا آژانس های بازرسی شخص ثالث استقبال می کند تا شاهد تست های عملکرد در کارخانه باشند. این کارخانه مجهز به یک دستگاه تست فشار 3000 تنی، یک میز تست خستگی چرخه ای، یک دستگاه تست ضربه دمای پایین -80 درجه سانتیگراد و یک محفظه شبیه سازی خوردگی با فشار بالا در اعماق دریا است. مشتریان می‌توانند آزمایش‌های فشار ترکیدگی، تست‌های خستگی چرخه‌ای، یا آزمایش‌های محیطی شدید روی نمونه‌ها را درخواست کنند. گزارش های آزمایش توسط یک آزمایشگاه داخلی با شرایط CNAS صادر می شود.
