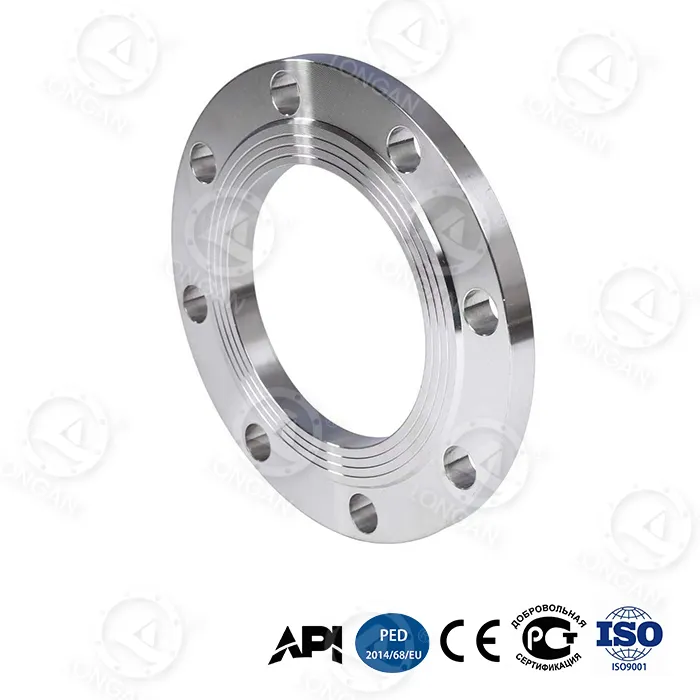

فلنج تخت فولاد ضد زنگ

کارخانه داخلی Longan در چین با سالها خدمت به بازار خطوط لوله صنعتی بین المللی، در تولید فلنج تخت فولاد ضد زنگ تخصص دارد. از انتخاب مواد خام تا بازرسی نهایی، یک سیستم مدیریت کیفیت دقیق برای اطمینان از ثبات محصول و قابلیت اطمینان طولانی مدت اجرا می شود. این فلنج صفحه تخت فولاد ضد زنگ دارای ساختار لانه زنبوری بیونیک و فرآیند خاموش کردن گرادیان است که نسبت به محصولات سنتی مقاومت خمشی 65٪ بالاتری را به دست می‌آورد. فشار ترکیدگی DN300 به 42 مگا پاسکال می رسد - 280 درصد فراتر از استاندارد ملی GB/T 1048 - و این محصول دارای گواهینامه API 6A PSL 3G است.

ویژگی های محصول

فلنج تخت فولاد ضد زنگ از طراحی سطح آب بندی تمام وجه (FF) استفاده می کند و کاملاً مطابق با استانداردهای ASME B16.5 ساخته شده است، با درجه بندی فشار از کلاس 150 تا کلاس 1500 و محدوده اندازه از NPS 1/2 اینچ تا 24 اینچ. این محصول مقاومت عالی در برابر خوردگی فولاد ضد زنگ را با سه فناوری هسته منحصر به فرد Longan ترکیب می کند و به ویژه برای محیط های سخت محیطی مانند آب دریا، گاز ترش و مایعات شکست خورنده مناسب است. در مقایسه با فلنج های فولادی ضد زنگ سنتی، این محصول دارای 65 درصد افزایش در مقاومت خمشی و 180 درصد افزایش در فشار ترکیدگی است و در عین حال مقاومت ذاتی فولاد ضد زنگ در برابر خوردگی را حفظ می کند.

1. زمینه های کاربردی و موارد صنعت

این محصول به ویژه برای سناریوهای خورنده فوق العاده بالا زیر مناسب است:

● سیستم های لوله کشی سکوی حفاری دریایی:خوردگی آب دریا + نفت و گاز فشار بالا، نرخ خوردگی معادل 30 ساله 0.03 میلی متر در سال.
● خطوط لوله تزریق آب دریا:قرار گرفتن طولانی مدت در معرض رسانه های پر نمک، الزامات قابلیت اطمینان آب بندی بالا، نرخ نشت ≤10-5.
● خطوط لوله پمپ شکست گاز شیل:محیط سیال شکست خورنده، عمر خستگی چرخه ای 20000 چرخه (در 35MPa).
● پشته های جلوگیری از فوران در اعماق دریا:عمق آب 5000 متر، فشار هیدرواستاتیک خارجی 50 مگا پاسکال، رسانه گاز داخلی، دارای گواهینامه API 6A PSL 3G.
● سیستم های درخت کریسمس میدان نفتی فراساحلی:محیط های اسیدی حاوی H2S و CO2، مقاومت در برابر خوردگی مواد عالی.

موارد نمایندگی:
- میدان نفتی فراساحلی خاورمیانه: 150 مجموعه فلنج فولادی ضد زنگ کلاس 900 DN300 استفاده شد. پس از 24 ماه کار، سطوح آب بندی هیچ نشانه ای از خوردگی نشان ندادند.
- میدان گازی اعماق دریای چین جنوبی: عمق آب 2500 متر، به مدت 18 ماه استفاده می شود، نرخ خوردگی اندازه گیری شده 0.028 میلی متر در سال.

2. مقاومت در برابر خوردگی

فلنج تخت فولاد ضد زنگ به ویژه در محیط های خورنده عملکرد خوبی دارد. در آزمایش استاندارد ASTM G111-97 که محیطی در عمق 5000 متری را شبیه‌سازی می‌کند، نرخ خوردگی معادل 30 ساله تنها 0.03 میلی‌متر در سال است که بسیار بالاتر از فلنج‌های فولاد کربنی معمولی (تقریباً 0.5 میلی‌متر در سال) است. مواد فولادی با کربن بالا خاموش شده با گرادیان، در عین حفظ استحکام بالا، از طریق ترکیب مواد بهینه و فرآیندهای عملیات حرارتی، به مقاومت بسیار خوبی در برابر خوردگی آب دریا دست می یابد. عملکرد خاص به شرح زیر است:

● میزان خوردگی غوطه وری در آب دریا:0.03 میلی متر در سال (معادل 30 سال)، نیاز 30 ساله بدون نیاز به تعمیر و نگهداری برای سکوهای دریایی را برآورده می کند.
● مقاومت در برابر خوردگی در برابر استرس:فرآیند خاموش کردن گرادیان، تنش باقیمانده داخلی در مواد را از بین می برد و خطر SCC را کاهش می دهد.
● مقاومت رسانه ای اسیدی:مناسب برای شکستن محیط های سیال حاوی H2S و CO2، تست رسانه گازی API 6A PSL 3G را گذرانده است.

3. ظرفیت تحمل فشار نهایی

این فلنج تخت فولاد ضد زنگ پیشرفت های قابل توجهی در عملکرد تحمل فشار به دست آورده است. نوآوری اصلی فناوری در حلقه تقویت‌کننده آلیاژ تیتانیوم داخلی در گردن فلنج با قدرت تسلیم 1250 مگا پاسکال نهفته است که مسیر جدیدی را برای استفاده از مواد فولاد ضد زنگ در سناریوهای فشار فوق‌العاده باز می‌کند.

داده های اندازه گیری شده به شرح زیر است:

●عمر خستگی چرخه ای: فلنج سنتی می تواند 5000 چرخه در 25MPa را تحمل کند، در حالی که محصول Longan می تواند 20000 چرخه در 35MPa را تحمل کند که افزایش 300٪ است.
●تغییر شکل محوری (35 مگا پاسکال): تغییر شکل فلنج سنتی 1.8 میلی متر است، در حالی که محصول Longan تنها 0.6 میلی متر است که کاهش 67٪ را نشان می دهد.
● فشار انفجار (DN300): محصول Longan به 42MPa می رسد، در حالی که فلنج سنتی ≤15MPa است که 180٪ بهبود یافته است.

حلقه تقویت‌کننده آلیاژ تیتانیوم از طریق تناسب تداخلی به زیرلایه فولاد ضد زنگ متصل می‌شود و به طور موثر تجمع پلاستیک گردن را تحت تأثیر فشار چرخه‌ای محدود می‌کند و فلنج‌های فولادی ضد زنگ را قادر می‌سازد تا فشارهای فوق‌العاده‌ای را تحمل کنند که قبلاً فقط با فولاد آلیاژی قابل دستیابی بود.

4. آب بندی خارج از بار و سرکوب لرزش

در سیستم های خط لوله واقعی، خطاهای نصب یا تغییر شکل حرارتی اغلب باعث ناهماهنگی صفحه فلنج می شود. در شرایط بار غیرعادی با ناهماهنگی خط لوله 15 درجه، نرخ نشتی آب بندی فلنج های سنتی >10-3 mbar·L/s است، در حالی که فلنج تخت فولاد ضد زنگ Longan نرخ نشت آب بندی ≤10-5 mbar·L/s را افزایش می دهد.

نوآوری های ساختاری:

● طراحی دنده تقویت شعاعی:دنده‌های تقویت‌کننده شعاعی اضافه‌شده در پشت فلنج، غلظت تنش موضعی را تا 48 درصد کاهش می‌دهد و توزیع تنش را در شرایط خارج از بار یکنواخت‌تر می‌کند.
● ساختار لانه زنبوری با سختی بالا:لایه هسته لانه زنبوری بیونیک سفتی خمشی عالی را فراهم می کند و در برابر تغییر شکل تاب برداشتن صفحه فلنج مقاومت می کند.

نتایج آزمایش ارتعاش: در تست ارتعاش باند فرکانس 50-200 هرتز استاندارد ISO 10816-3، نرخ تضعیف دامنه به 92٪ می رسد، به طور موثر مشکل شل شدن پیچ در شرایط ضربان فشار بالا را حل می کند.

5. هشدار هوشمند و سازگاری شدید با محیط

فناوری هشدار هوشمند:

● لایه نشانگر سایش نانو زیرکونیا:این ماده در سطح آب بندی تعبیه شده است. هنگامی که ضخامت کمتر از 0.1 میلی متر است، تغییر رنگ قابل مشاهده یک هشدار می دهد و اجازه می دهد تا وضعیت آب بندی بدون تجهیزات حرفه ای ارزیابی شود.
● طراحی سوراخ پیچ دو مخروطی:تضعیف پیش بارگذاری تحت نوسانات فشار 35 مگاپاسکال در ≤5٪ (ساختار سنتی ≥20٪) کنترل می شود و اطمینان اتصال طولانی مدت را تضمین می کند.

نتایج آزمایش محیطی شدید (همه از اندازه‌گیری‌های واقعی):

شرایط محیطی	داده های اندازه گیری شده	استاندارد تست
ضربه در دمای پایین (-70 درجه سانتیگراد)	انرژی ضربه Charpy 89J (استاندارد ملی ≥34J)	GB/T 229-2020
خوردگی در اعماق دریا (5000 متر)	نرخ خوردگی معادل 30 ساله 0.03 میلی متر در سال	ASTM G111-97
سایش شن و غبار (120 متر بر ثانیه)	عمق آسیب سطح آب بندی ≤8μm (10000 ساعت)	ISO 5890:2012

این داده‌ها نشان می‌دهد که این محصول می‌تواند برای دوره‌های طولانی در دماهای پایین قطبی، محیط‌های پرفشار پرفشار و مه‌آلود در اعماق دریا و محیط‌های پر از شن و ماسه با سرعت بالا کار کند.

فرآیندهای محصول

1.مواد و فرآیندهای ساخت

Longan سه نوآوری فرآیند زیر را برای اطمینان از عملکرد بالای فلنج تخت فولاد ضد زنگ اتخاذ می کند:

● فولاد با کربن بالا خاموش شده با گرادیان:با کنترل دقیق نرخ گرمایش و سرمایش، توزیع سختی تدریجی از سطح با سختی بالا به هسته با چقرمگی بالا شکل می‌گیرد که ضمن بهینه‌سازی مقاومت در برابر خوردگی، از خطر ترک ناشی از خاموش کردن کامل سنتی جلوگیری می‌کند.
● ساختار لانه زنبوری بیونیک:با الهام گرفتن از هندسه شش ضلعی کندوها، تجزیه و تحلیل اجزای محدود تأیید می کند که مقاومت خمشی 65٪ بیشتر از فلنج جامد با همان وزن است.
● حلقه تقویت کننده آلیاژ تیتانیوم داخلی:حلقه Ti-6Al-4V با قدرت تسلیم 1250 مگاپاسکال و چگالی فقط 60 درصد فولاد. حلقه از طریق تناسب تداخلی به زیرلایه فولاد ضد زنگ متصل می شود و به طور موثر تغییر شکل پلاستیک گردن را محدود می کند.

علاوه بر این، گریدهای مختلفی مانند فولاد ضد زنگ 304، 316، 316L و دوبلکس برای انتخاب مواد برای برآوردن نیازهای مختلف رسانه های خورنده در دسترس هستند.

2. تضمین کیفیت و خدمات سفارشی سازی

کارخانه داخلی Longan در Longwan، Wenzhou واقع شده است. با بهره گیری از مزیت مواد خام فولاد ضد زنگ گروه هلدینگ Tsingshan، همراه با قابلیت های آهنگری، عملیات حرارتی و ماشین کاری خود، یک زنجیره کامل تولید را تشکیل داده است. هر فلنج تخت فولاد ضد زنگ با گواهی مواد قابل ردیابی (شامل ترکیب شیمیایی و خواص مکانیکی)، سوابق منحنی عملیات حرارتی، گزارش‌های بازرسی ابعادی و گزارش‌های تست هیدرواستاتیک/پنوماتیک ارائه می‌شود.

نکات کلیدی کنترل کیفیت:

●بازرسی ورودی مواد خام: تجزیه و تحلیل طیفی، تست خوردگی بین دانه ای، نمونه برداری خواص مکانیکی.
●کنترل فرآیند: نظارت بر زمان واقعی منحنی های دمای کوره عملیات حرارتی، ثبت خودکار پارامترهای خاموش کننده گرادیان.
●بازرسی محصول نهایی: 100٪ بازرسی ابعادی، 10٪ تست ذرات مغناطیسی یا تست نافذ، نمونه برداری دسته ای برای فشار ترکیدگی.
●شهادت شخص ثالث: در صورت درخواست می توان آزمایش شاهد در محل توسط SGS، BV یا سایر آژانس ها را ترتیب داد.

گزینه های سفارشی سازی:

●انواع مختلف فولاد ضد زنگ (304، 316، 316L، 2205، و غیره)
●اندازه های غیر استاندارد و درجه بندی فشار خاص
●برچسب زدن خصوصی (علامت گذاری لیزری، بسته بندی سفارشی)
●حداقل مقدار سفارش انعطاف پذیر - حداقل سفارش یک قطعه

پشتیبانی خدمات فنی

Longan خدمات فنی جامعی را برای فلنج تخت فولاد ضد زنگ ارائه می دهد که کل فرآیند از مشاوره انتخاب تا پشتیبانی پس از فروش را پوشش می دهد:

● پشتیبانی از انتخاب و طراحی:یک تیم مهندسی حرفه ای می تواند بر اساس فشار کاری مشتری، خورندگی رسانه، محدوده دما و شرایط نصب، پیشنهادات انتخاب بهینه را برای رتبه بندی فشار فلنج، درجه مواد و نوع آب بندی ارائه دهد. برای اندازه های غیر استاندارد یا شرایط کاری خاص، گزارش های تحلیل المان محدود (FEA) می تواند ارائه شود.

● خدمات نمونه و آزمایش:خریداران بین المللی می توانند برای نمونه رایگان (هزینه نمونه قابل استرداد، حمل و نقل توسط خریدار) درخواست دهند. کارخانه Longan مجهز به یک دستگاه تست فشار 3000 تنی، یک میز تست خستگی چرخه ای، یک دستگاه تست ضربه دمای پایین -80 درجه سانتیگراد و یک محفظه شبیه سازی خوردگی با فشار بالا در اعماق دریا است. مشتریان می‌توانند آزمایش‌های فشار ترکیدگی، تست‌های خستگی چرخه‌ای یا آزمایش‌های محیطی شدید را در محل ببینند. گزارش تست توسط یک آزمایشگاه داخلی با شرایط CNAS صادر می شود.

● هماهنگی تست شخص ثالث:بنا به درخواست مشتری، آژانس های بین المللی شناخته شده مانند SGS، BV، و TÜV می توانند برای تأیید عملکرد محصول، از جمله تجزیه و تحلیل ترکیب شیمیایی، آزمایش خواص مکانیکی، آزمایش غیر مخرب (MT/PT/UT) و آزمایش فشار، راه اندازی شوند. گزارش تست همراه با کالا تحویل داده می شود.

● راهنمای نصب و نگهداری:راهنمای نصب و نگهداری چینی و انگلیسی (PDF) شامل انتخاب واشر، جداول گشتاور پیش بارگیری پیچ، مراحل سفت کردن سوراخ پیچ دوتایی مخروطی و نقاط بازرسی منظم ارائه شده است. برای مشتریان خرید عمده، آموزش نصب در محل یا راهنمایی ویدیویی قابل ارائه است.

● قابلیت ردیابی کیفیت پس از فروش:هر فلنج یک شماره سریال منحصر به فرد دارد. از طریق سیستم استعلام سفارش وب‌سایت Longan، گواهی‌های مواد، منحنی‌های عملیات حرارتی، گزارش‌های بازرسی ابعادی و سوابق آزمایش را می‌توان به صورت آنلاین ردیابی کرد. مدت گارانتی محصول 18 ماه (از تاریخ ارسال) می باشد. برای نشتی یا آسیب ناشی از عیوب تولید در طول دوره گارانتی، Longan جایگزینی رایگان ارائه می دهد.

● مکانیسم واکنش سریع:به سوالات فنی ظرف 4 ساعت پاسخ داده می شود و طرح های رسیدگی اولیه برای مسائل کیفیت ظرف 24 ساعت ارائه می شود. اقلام ذخیره شده استاندارد ظرف 3 روز کاری ارسال می شوند و اقلام سفارشی 15 تا 30 روز زمان تحویل دارند.

خریداران بین المللی می توانند الزامات فنی را به تیم فروش Longan ارسال کنند تا نمونه های رایگان و مشاوره فنی حرفه ای را از تیم سازنده دریافت کنند.

سوالات متداول

س: عمر مقاوم در برابر خوردگی در محیط های آب دریا چیست؟
پاسخ: با توجه به تست خوردگی تسریع شده استاندارد ASTM G111-97، نرخ خوردگی معادل 30 ساله تنها 0.03 میلی متر در سال است. بر اساس این نرخ، عمر فلنج مقاوم در برابر خوردگی بسیار بیشتر از عمر طراحی معمولی (معمولاً 20 تا 30 سال) است و می تواند الزامات چرخه عمر کامل سکوهای دریایی و مهندسی اعماق دریا را برآورده کند.

س: تفاوت این محصول با فلنج های فولادی ضد زنگ معمولی چیست؟
پاسخ: تفاوت در سه فناوری اصلی نهفته است: ساختار لانه زنبوری بیونیک (65٪ افزایش در استحکام خمشی)، فرآیند خاموش کردن گرادیان (توزیع بهینه خواص مواد)، و حلقه تقویت کننده آلیاژ تیتانیوم داخلی (قدرت تسلیم 1250 مگاپاسکال). فلنج های فولادی ضد زنگ معمولی ظرفیت تحمل فشار فوق العاده بالایی ندارند، در حالی که محصول Longan می تواند فشار ترکیدگی 42MPa را تحمل کند و کاربردهای فشار بسیار بالا مانند پمپ های شکست گاز شیل را برآورده کند.

س: برای چه شرایط دمای شدید مناسب است؟
پاسخ: در شرایط دمای بسیار پایین 70- درجه سانتیگراد، انرژی ضربه چارپی به 89 ژول می رسد که بسیار بالاتر از استاندارد ملی مورد نیاز ≥34 ژول است. این به لطف بهینه‌سازی چقرمگی مواد در دمای پایین توسط فرآیند خاموش کردن گرادیان است که آن را برای محیط‌های خشن با دمای پایین مانند خطوط لوله قطبی و حمل و نقل LNG مناسب می‌کند. در عین حال، در شرایط دمای بالا (به عنوان مثال، 200 درجه سانتیگراد)، ماده خاموش شده با گرادیان همچنان استحکام بالایی را حفظ می کند.

س: آیا Longan می تواند محصول درجات مختلف فولاد ضد زنگ را ارائه دهد؟
ج: بله. Longan به سیستم تولید کامل کارخانه داخلی خود متکی است و از تولید سفارشی مواد مختلف فولاد ضد زنگ (304، 316، 316L، 2205 فولاد ضد زنگ دوبلکس و غیره) پشتیبانی می کند. خریداران بین المللی می توانند الزامات فنی خاص را برای دریافت نمونه های رایگان و مشاوره حرفه ای از تیم تولید ارسال کنند. این شرکت در خیابان Mingzhu، خیابان Yongxing، منطقه Longwan، شهر Wenzhou، استان ژجیانگ، شماره 620 واقع شده است. تامین مواد اولیه متکی به گروه هلدینگ تسینشان است که یک سیستم کامل تولید و تامین را تشکیل می دهد.

س: چگونه می توان عملکرد مقاومت در برابر خوردگی محصول را تأیید کرد؟
پاسخ: Longan می‌تواند آزمایش‌های شبیه‌سازی خوردگی در اعماق دریا را طبق استاندارد ASTM G111-97 برای مشتریان ارائه دهد یا بنا به درخواست مشتری، آزمایشگاه‌های شخص ثالث را برای آزمایش‌های خوردگی بین دانه‌ای، آزمایش‌های اسپری نمک و غیره سفارش دهد. گزارش های تست همراه با محصول ارائه می شود و مشتریان نیز می توانند شاهد روند آزمایش در کارخانه باشند.

خلاصه:فلنج تخت فولاد ضد زنگ Longan مزایای مقاومت در برابر خوردگی فولاد ضد زنگ را با سه فناوری اصلی ترکیب می کند: ساختار لانه زنبوری بیونیک، فرآیند خاموش کردن گرادیان، و حلقه تقویت کننده آلیاژ تیتانیوم داخلی. در محیط‌های خورنده شدید و شرایط کاری با فشار فوق‌العاده عالی عمل می‌کند. گواهینامه API 6A PSL 3G را دریافت کرده است و یک انتخاب فلنج ایده آل برای مهندسی نفت و گاز دریایی، حفاری در اعماق دریا، و خطوط لوله با فشار فوق العاده خورنده است. برای به دست آوردن نمونه های رایگان و نقل قول های حرفه ای، نیازهای خود را ارسال کنید.
