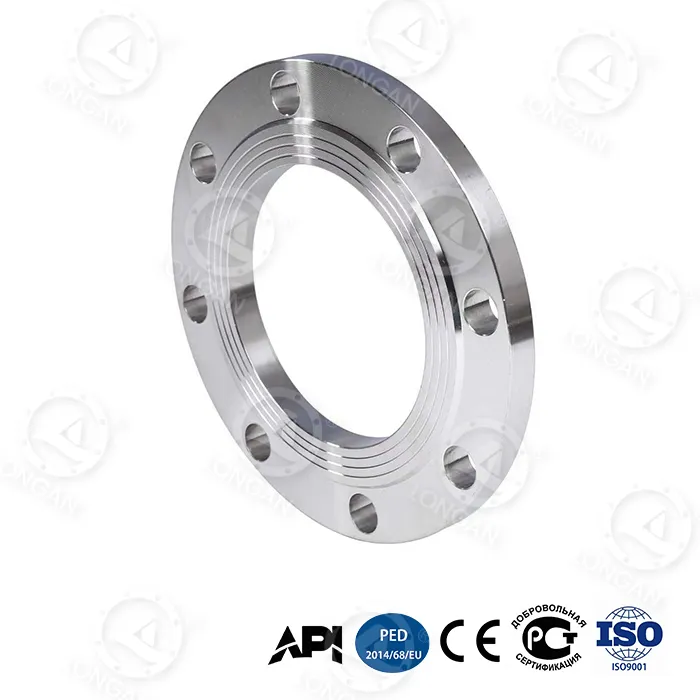

فلنج های تخت فولادی

Longan، تولید کننده و تامین کننده جهانی فلنج های تخت فولادی واقع در Longwan، Wenzhou، چین، به خریداران بین المللی با سال ها تجربه در صنعت خدمات ارائه می دهد. از بازرسی مواد خام تا بازرسی خروجی محصول نهایی، کارخانه داخلی یک سیستم مدیریت کیفیت دقیق را برای اطمینان از ثبات محصول و قابلیت اطمینان طولانی مدت اجرا می کند. این فلنج صفحه تخت دارای ساختار لانه زنبوری بیونیک و فولاد با کربن بالا است که مقاومت خمشی را تا 65 درصد افزایش می دهد. مشخصات DN300 به فشار انفجاری 42 مگا پاسکال دست می یابد که 280 درصد از استاندارد ملی GB/T 1048 فراتر می رود و گواهینامه سطح مشخصات محصول API 6A PSL 3G را دریافت کرده است. بخش‌های زیر به طور جامع مزایای فنی این محصول را از ابعاد مختلف از جمله عملکرد تحمل فشار، اقتصادی بودن، مقاومت در برابر بار، سازگاری شدید با محیط، فناوری هشدار هوشمند و نصب و نگهداری تحلیل می‌کنند.

پیشرفت تحمل فشار

این محصول به یک جهش تکنولوژیکی در ظرفیت تحمل فشار نهایی دست یافته است. نوآوری اصلی، حلقه تقویت‌کننده آلیاژ تیتانیوم در گردن فلنج با قدرت تسلیم تا 1250 مگا پاسکال است. این مقدار بسیار فراتر از استحکام تسلیم فلنج‌های فولادی کربن معمولی است (معمولاً 200-400MPa)، که فلنج را قادر می‌سازد تا یکپارچگی ساختاری را در شرایط فشار بسیار بالا حفظ کند.

داده های اندازه گیری شده به شرح زیر است:

1. عمر خستگی چرخه ای:فلنج سنتی می تواند 5000 چرخه در 25MPa را تحمل کند، در حالی که محصول Longan می تواند 20000 چرخه در 35MPa را تحمل کند که 300٪ افزایش طول عمر چرخه را نشان می دهد.
2. تغییر شکل محوری (35MPa):تحت فشار بالای 35 مگا پاسکال، تغییر شکل محوری فلنج‌های تخت فولادی تنها 0.6 میلی‌متر است که در مقایسه با فلنج‌های سنتی 1.8 میلی‌متری، 67 درصد کاهش دارد.
3. فشار ترکیدگی (DN300):مقدار اندازه‌گیری شده 42 مگا پاسکال است که بسیار بیشتر از ≤15 مگاپاسکال فلنج سنتی است که 180 درصد از استاندارد ملی فراتر می‌رود.

این پیشرفت عملکردی اجازه می دهد تا اتصالات فشار بسیار بالا که قبلا فقط با فلنج های سنگین یا فلنج های آلیاژی خاص به دست می آمد، اکنون توسط محصول Longan با ساختار سبک تر انجام شود. طراحی ترکیبی حلقه تقویت‌کننده آلیاژ تیتانیوم و فولاد با کربن بالا خاموش شده با گرادیان، استحکام بالایی را تضمین می‌کند و در عین حال از افزایش هزینه‌های مرتبط با استفاده از مواد گران‌قیمت در سراسر آن جلوگیری می‌کند.

تحلیل اقتصادی

از دیدگاه هزینه چرخه عمر کامل، مزایای محصول بسیار قابل توجه است. در طول عمر 30 ساله، کل هزینه فلنج های فولادی آهنگری سنتی، از جمله تهیه، نصب، نگهداری، تعویض و تلفات زمان خرابی، تقریباً 18500 دلار است. محصول Longan با عمر طولانی تر، فرکانس تعمیر و نگهداری کمتر و سرعت تعویض سریع تر، هزینه کل مالکیت 30 ساله را به حدود 6200 دلار کاهش می دهد.

آیتم مقایسه هزینه	فلنج فولادی آهنگری سنتی	فلنج های تخت فولادی	پس انداز
هزینه کل مالکیت 30 ساله	18500 دلار	6200 دلار	↓66%
زمان تعویض تکی	8 ساعت	2.5 ساعت	↓69%
فرکانس نگهداری سالانه	3.2 بار در سال	0.7 بار در سال	↓78%

کاهش قابل توجه در زمان تعویض، طراحی ساختاری بهینه فلنج است – ساختار لانه زنبوری بیونیک وزن فلنج را کاهش می‌دهد و طراحی سوراخ پیچ دو مخروطی باعث می‌شود تراز پیچ و مهره سریع‌تر بدون تنظیمات مکرر انجام شود. برای سناریوهای عملیاتی که نیاز به جداسازی و مونتاژ مکرر فلنج دارند، مانند شکستگی گاز شیل، هر ساعت کاهش زمان خرابی به معنای ده ها هزار دلار درآمد عملیاتی است.

کاهش ارتعاش خارج از بار

در سیستم های خط لوله واقعی، صفحات اتصال فلنج اغلب نمی توانند به حالت تراز ایده آل دست یابند. انبساط/انقباض حرارتی لوله، نشست فونداسیون یا خطاهای نصب می‌تواند باعث شیب بین سطوح فلنج شود. در شرایط بار غیرمرکز با ناهماهنگی خط لوله 15 درجه، نرخ نشت آب بندی فلنج های سنتی بیشتر از 10-3 mbar·L/s است، در حالی که Longan نرخ نشتی آب بندی ≤10-5 mbar·L/s را حفظ می کند و با افزایش دو مرتبه آب بندی، قابلیت آب بندی را بهبود می بخشد.

این عملکرد به دو نوآوری ساختاری نسبت داده می شود:

● طراحی دنده تقویت شعاعی:دنده های تقویت شعاعی اضافه شده در پشت فلنج، غلظت تنش موضعی را تا 48 درصد کاهش می دهد و توزیع تنش را در شرایط خارج از بار یکنواخت تر می کند.
● ساختار لانه زنبوری با سختی بالا:لایه هسته لانه زنبوری بیونیک سفتی خمشی عالی را فراهم می کند و در برابر تغییر شکل تاب برداشتن صفحه فلنج مقاومت می کند.

فلنج های مسطح فولادی از نظر سرکوب ارتعاش نیز عالی عمل می کنند. ضربان فشار بالا (به عنوان مثال، در خروجی یک پمپ شکست متقابل) فرکانس های ارتعاشی را در محدوده 50 تا 200 هرتز در خط لوله تحریک می کند و باعث تضعیف تدریجی پیش بار پیچ می شود. با توجه به تست استاندارد ISO 10816-3، میزان تضعیف دامنه این محصول در این باند فرکانسی به 92 درصد می رسد که خطر شل شدن پیچ را تا حد زیادی کاهش می دهد.

تأیید شرایط شدید

این محصول تأیید آزمایش های دقیق را در انواع محیط های شدید گذرانده است و از مناسب بودن آن برای پروژه های صنعتی پرمشقت دنیا اطمینان می دهد:

● ضربه در دمای پایین (-70 درجه سانتیگراد):تست ضربه شارپی V-notch مطابق با استاندارد GB/T 229-2020، انرژی ضربه اندازه گیری شده 89 ژول، بسیار فراتر از نیاز استاندارد ملی ≥34J. این امکان استفاده ایمن از فلنج را در محیط های بسیار سرد مانند خطوط لوله قطب شمال و پایانه های دریافت LNG فراهم می کند.
● خوردگی دریای عمیق (5000 متر):با توجه به استاندارد ASTM G111-97 شبیه سازی 5000 متر در اعماق محیط پرفشار، مه نمک بالا، نرخ خوردگی معادل 30 ساله تنها 0.03 میلی متر در سال است. بر اساس این محاسبه، کمک هزینه خوردگی پس از 50 سال خدمات در اعماق دریا هنوز بسیار کمتر از ضخامت دیوار طراحی است.
● سایش شن و غبار (120 متر بر ثانیه):طبق استاندارد ISO 5890:2012، ضربه زدن به سطح آب بندی با ماسه و گرد و غبار با سرعت 120 متر بر ثانیه به مدت 10000 ساعت، عمق آسیب سطح آب بندی ≤8μm است. این امر به ویژه برای مناطق بیابانی یا سکوهای فراساحلی با بادهای پرسرعت و پر از شن اهمیت دارد.

فناوری هشدار هوشمند

این محصول دو فناوری هوشمند را برای کمک به کاربران در تشخیص زودهنگام مشکلات احتمالی و جلوگیری از حوادث ادغام می کند.

لایه نشانگر سایش نانو زیرکونیا:لایه ای از مواد کامپوزیت نانو زیرکونیا در سطح آب بندی تعبیه شده است که رنگ آن متفاوت از ماده پایه است. هنگامی که سطح آب بندی پس از استفاده طولانی مدت به ضخامت کمتر از 0.1 میلی متر سایش می کند، این لایه نشانگر در معرض دید قرار می گیرد و یک هشدار تغییر رنگ قابل مشاهده می دهد. اپراتورهای میدانی می توانند به سرعت وضعیت آب بندی فلنج را بدون تجهیزات تست حرفه ای قضاوت کنند و خطر نشت ناگهانی را تا حد زیادی کاهش دهند.

قفل پیش بار سوراخ پیچ دو مخروطی:در سوراخ‌های دایره‌ای پیچ سنتی، تنش تماس بین پیچ و دیواره سوراخ تحت نوسانات فشار به‌طور چشمگیری تغییر می‌کند که منجر به تضعیف سریع پیش‌بار می‌شود. داده های آزمایش نشان می دهد که تحت شرایط نوسان فشار 35 مگاپاسکال، تضعیف پیش بار در سازه های سنتی ≥20٪ است. در مقابل، محصول از طراحی سوراخ پیچ دو مخروطی استفاده می کند. پس از سفت شدن، پیچ با سطح مخروطی یک اثر قفل خودکار ایجاد می کند و در شرایط یکسان، تضعیف پیش بارگذاری ≤5٪ است.

مواد و فرآیند

انتخاب مواد و فرآیند ساخت فلنج های تخت فولادی پایه و اساس عملکرد پیشرو آن است.

فولاد با کربن بالا خاموش شده با گرادیان:خاموش کردن کامل فلنج ها به طور سنتی منجر به اختلاف سختی بیش از حد بین سطح و هسته می شود که مستعد ترک خوردن است. فناوری خاموش کردن گرادیان دقیقاً نرخ گرمایش و سرمایش را کنترل می‌کند و توزیع سختی تدریجی را از بیرون به داخل فلنج ایجاد می‌کند - سختی سطح بالا برای مقاومت در برابر سایش، چقرمگی هسته بالا برای مقاومت در برابر ضربه. این فرآیند به فلنج اجازه می‌دهد استحکام بالایی داشته باشد در حالی که دارای چقرمگی ضربه‌ای عالی در دمای پایین (89J در -70 درجه سانتیگراد) است.

ساختار لانه زنبوری بیونیک:این ساختار با الهام از هندسه لانه زنبوری شش ضلعی کندوها، سفتی خمشی فلنج را بدون افزایش وزن به طور قابل توجهی افزایش می دهد. در مقایسه با فلنج های جامد سنتی، ساختار لانه زنبوری استفاده از مواد را کاهش می دهد در حالی که به مدول بخش بالاتری از طریق پشتیبانی دنده دست می یابد. تجزیه و تحلیل اجزای محدود تأیید می کند که مقاومت خمشی این سازه 65٪ بیشتر از یک فلنج جامد با همان وزن است.

حلقه تقویت کننده آلیاژ تیتانیوم داخلی:یک حلقه تقویت کننده آلیاژ تیتانیوم Ti-6Al-4V از قبل در گردن فلنج، جایی که مستعد تمرکز استرس است، قرار داده شده است. این آلیاژ دارای قدرت تسلیم 1250 مگاپاسکال و چگالی آن تنها 60 درصد فولاد است. حلقه تقویت کننده از طریق تداخل مناسب به مواد پایه متصل می شود. در تست های فشار ترکیدگی، به طور موثر تغییر شکل پلاستیک گردن را محدود می کند و فشار ترکیدگی فلنج DN300 را از ≤15MPa سنتی به 42MPa افزایش می دهد.

راهنمای نصب و نگهداری

نصب و نگهداری صحیح می تواند مزایای عملکرد محصول را بیشتر کند.

1. انتخاب واشر:این محصول دارای طراحی سطح آب بندی تمام وجه بوده و باید با واشر تمام وجهی که تمام سطح آب بندی را پوشانده و دارای سوراخ های پیچ و مهره ای می باشد استفاده شود. واشرهای مارپیچی با حلقه های داخلی و خارجی یا واشرهای گرافیتی تقویت شده توصیه می شود. بستن مستقیم فلنج تمام وجه به فلنج صورت برجسته اکیداً ممنوع است.
2. پیش بارگیری پیچ:با طراحی سوراخ پیچ دو مخروطی، آچار گشتاور هیدرولیک برای پیش بارگذاری سه مرحله ای با الگوی متقاطع طبق استاندارد ASME PCC-1 توصیه می شود. پیش بار هدف بر اساس درجه فشار و مشخصات پیچ محاسبه می شود که معمولاً 50-70٪ از استحکام تسلیم پیچ است.
3. بازرسی منظم:تغییر رنگ سطح آب بندی (لایه نشانگر نانو زیرکونیا) را هر 6 ماه یکبار بررسی کنید. در صورت مشاهده تغییر رنگ، فوراً تعویض را برنامه ریزی کنید. به طور همزمان از آچار گشتاور برای بررسی نقطه ای پیش بار باقیمانده پیچ استفاده کنید. اگر تضعیف بیش از 10٪ باشد، سفت کردن مجدد مورد نیاز است.
4. عملیات تعویض:از آنجایی که فلنج نسبت به محصولات سنتی سبک‌تر است و سوراخ‌های پیچ دو مخروطی هم تراز را تسهیل می‌کند، زمان تعویض تکی تنها 2.5 ساعت است (فلنج‌های سنتی 8 ساعت طول می‌کشد). هنگام تعویض، واشر و پیچ و مهره نیز باید به طور همزمان تعویض شوند.

فیلدهای کاربردی

فلنج های تخت فولادی با ظرفیت تحمل فشار فوق العاده بالا و سازگاری شدید با محیط، به طور گسترده در سناریوهای زیر استفاده می شود:

● خط لوله پمپ شکست گاز شیل:فشار عملیات شکست معمولاً به 35-70MPa می رسد و ضربان فشار شدید است. این محصول دارای عمر خستگی سیکلی 20000 سیکل (در 35 مگا پاسکال) است که به خوبی بیش از هزاران چرخه فشار مورد نیاز در طی یک فاز شکستگی در محل چاه گاز شیل است.
● تجهیزات سر چاه سکوی حفاری در دریا:در عمق 5000 متری آب، فشار هیدرواستاتیک خارجی حدود 50 مگاپاسکال است، در حالی که در داخل باید فشار نفت و گاز را نیز تحمل کند. مقاومت در برابر خوردگی 0.03 میلی متر در سال نرخ خوردگی معادل در طول 30 سال تضمین می کند که فلنج در تمام طول عمر خود نیاز به تعویض ندارد.
● پشته جلوگیری از فوران آب بسیار عمیق:خطوط کنترل BOP الزامات قابلیت اطمینان بسیار بالایی دارند. نرخ نشتی ≤10-5 mbar·L/s حداقل الزامات نشتی استاندارد API 16A برای پشته های جلوگیری از انفجار را برآورده می کند.
● انتقال گاز طبیعی قطبی در دمای پایین:چقرمگی ضربه 89 ژول در 70- درجه سانتیگراد بسیار بیشتر از الزامات چقرمگی در دمای پایین برای مهندسی خط لوله در دایره قطب شمال است (معمولاً ≥27 ژول).
● سیستم درخت کریسمس میدان نفتی فراساحلی:الزامات آزمایش اضافی را برای فلنج های فشار متوسط ​​گازی فوق العاده بالا در مشخصات API 6A PSL 3G برآورده می کند.

صدور گواهینامه و تضمین کیفیت

این محصول دارای گواهینامه API 6A PSL 3G است. API 6A مشخصات اصلی تجهیزات سرچاهی و درختان کریسمس در صنعت نفت و گاز است که برای 14 دسته تجهیزات از جمله دریچه ها، فلنج ها و آویزها قابل استفاده است. سطوح مشخصات محصول از PSL 1 به PSL 4 افزایش می یابد، با PSL 3G یک سطح اضافی است که الزامات تست پنوماتیک را به PSL 3 اضافه می کند، که برای سناریوهای فشار بسیار بالا با خطرات متوسط ​​گاز قابل اعمال است.

کارخانه داخلی Longan کنترل کیفیت کامل فرآیند را از بازرسی ورودی مواد خام تا خروجی محصول نهایی اجرا می کند. هر فلنج با گواهی مواد قابل ردیابی، سوابق منحنی عملیات حرارتی، گزارش‌های بازرسی ابعادی و گزارش‌های تست هیدرواستاتیک/پنوماتیک ارائه می‌شود. خریداران بین المللی می توانند با استفاده از شماره سفارش، پیشرفت تولید و داده های آزمایش را به صورت آنلاین بررسی کنند.

سفارشی سازی و تامین

Longan در شماره 620 جاده Mingzhu، خیابان Yongxing، منطقه Longwan، شهر Wenzhou، استان ژجیانگ واقع شده است. با بهره گیری از تامین مواد اولیه فولاد ضد زنگ با کیفیت بالا از گروه هلدینگ Tsingshan، همراه با قابلیت های آهنگری قوی، عملیات حرارتی و ماشینکاری خود، یک سیستم تولید کامل را تشکیل داده است. این شرکت از گزینه های سفارشی سازی زیر پشتیبانی می کند:

● سفارشی سازی اندازه:ابعاد غیر استاندارد، درجه بندی فشار خاص.
● برچسب زدن خصوصی:مارک لیزری، طراحی بسته بندی.
● تولید فله:حداقل مقدار سفارش انعطاف پذیر.

خریداران بین‌المللی می‌توانند برای دریافت نمونه‌های رایگان (هزینه حمل و نقل) و مشاوره انتخاب حرفه‌ای از تیم سازنده، الزامات فنی را به تیم فروش ارسال کنند. برای مشتریانی که برای اولین بار همکاری می کنند، Longan آژانس بازرسی شخص ثالث خدمات آزمایشی را ارائه می دهد تا تأیید کند که عملکرد محصول قبل از ترتیب دادن به حمل و نقل مطابق با الزامات است.
