چگونه فلنج با اندازه بزرگ مناسب را برای سیستم خط لوله خود انتخاب کنید؟

فلنج های سایز بزرگنقش مهمی در سیستم های خط لوله با قطر زیاد و فشار بالا دارد که در صنایعی مانند نفت و گاز، تولید برق، فرآوری پتروشیمی و مهندسی فراساحل مورد استفاده قرار می گیرند. انتخاب فلنج با اندازه بزرگ مناسب شامل ارزیابی عوامل متعددی از جمله نوع فلنج، جنس، درجه فشار، استانداردهای ساخت و شرایط نصب است.

این راهنمای عمیق نحوه انتخاب فلنج با اندازه بزرگ مناسب برای سیستم خط لوله را توضیح می‌دهد، ملاحظات فنی، استانداردهای صنعتی، برنامه‌های کاربردی رایج و بهترین شیوه‌ها را پوشش می‌دهد - به مهندسان، مدیران تدارکات و صاحبان پروژه کمک می‌کند تا تصمیم‌گیری آگاهانه داشته باشند.

فهرست مطالب

• فلنج سایز بزرگ چیست؟
• کاربرد فلنج های سایز بزرگ
• انواع رایج فلنج های سایز بزرگ
• انتخاب مواد برای فلنج های سایز بزرگ
• استانداردها و مشخصات بین المللی
• فاکتورهای کلیدی هنگام انتخاب فلنج با اندازه بزرگ
• تولید و کنترل کیفیت
• چالش های نصب و بهترین روش ها
• فلنج سایز بزرگ در مقابل فلنج استاندارد
• سوالات متداول

فلنج سایز بزرگ چیست؟

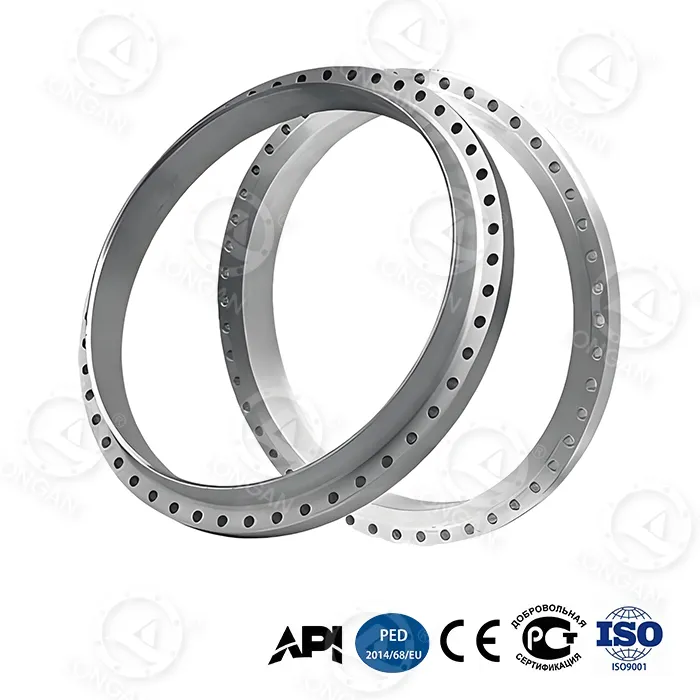

A فلنج سایز بزرگمعمولاً به فلنجی با قطر اسمی بزرگتر از DN600 (24 اینچ) اشاره دارد، اگرچه در بسیاری از پروژه‌های صنعتی سنگین، فلنج‌ها می‌توانند از DN1000، DN2000 یا حتی بزرگتر بیشتر شوند. این فلنج ها برای اتصال لوله های بزرگ، شیرها، پمپ ها و مخازن تحت فشار در محیط های سخت طراحی شده اند.

بر خلاف فلنج های استاندارد، فلنج های سایز بزرگ باید مقاومت کنند:

• فشار داخلی بسیار بالا
• بارهای مکانیکی بزرگ
• انبساط حرارتی و ارتعاش
• محیط های شیمیایی یا دریایی خشن

تولیدکنندگانی مانندلونگانمتخصص در تولید فلنج های با اندازه بزرگ که دقت ابعادی و الزامات عملکردی را برای پروژه های زیرساختی جهانی برآورده می کند.

کاربرد فلنج های سایز بزرگ

فلنج های بزرگ به طور گسترده در صنایعی استفاده می شود که حمل سیال به ظرفیت جریان زیاد و قابلیت اطمینان بالا نیاز دارد.

انواع رایج فلنج های سایز بزرگ

انتخاب نوع فلنج صحیح پایه و اساس یک سیستم خط لوله قابل اعتماد است.

1. فلنج سایز بزرگ گردن جوش

• بهترین برای سیستم های فشار بالا و دمای بالا
• توزیع تنش عالی را ارائه می دهد
• معمولا در خطوط لوله نفت و گاز استفاده می شود

2. فلنج با اندازه بزرگ لغزنده

• تراز و نصب آسان تر
• هزینه کمتر در مقایسه با فلنج های گردن جوش
• مناسب برای کاربردهای فشار متوسط

3. فلنج با اندازه بزرگ کور

• برای بستن انتهای خط لوله استفاده می شود
• به گسترش آینده اجازه می دهد
• به دلیل بار فشاری به استحکام مواد بالایی نیاز دارد

4. فلنج نوع حلقه (RTJ).

• آب بندی فلز به فلز
• ایده آل برای فشار و دمای شدید
• اغلب در سیستم های بحرانی مشخص می شود

انتخاب مواد برای فلنج های سایز بزرگ

انتخاب مواد به طور مستقیم بر عملکرد فلنج، طول عمر و ایمنی تأثیر می گذارد.

تولید کنندگان با تجربه دوست دارندتامین کنندگان فلنج سایز بزرگ لونگانمی تواند مواد مناسب را بر اساس شرایط پروژه توصیه کند.

استانداردها و مشخصات بین المللی

فلنج های سایز بزرگ برای اطمینان از سازگاری و ایمنی باید با استانداردهای شناخته شده بین المللی مطابقت داشته باشند.

• ASME B16.5 / ASME B16.47
• EN 1092-1
• استانداردهای DIN
• استانداردهای BS
• استانداردهای GOST

رعایت این استانداردها دقت ابعاد، درجه بندی فشار و قابلیت ردیابی مواد را تضمین می کند.

فاکتورهای کلیدی هنگام انتخاب فلنج با اندازه بزرگ

هنگام انتخاب فلنج با اندازه بزرگ، فاکتورهای مهم زیر را در نظر بگیرید:

1. قطر اسمی و درجه فشار
2. دمای عملیاتی
3. متوسط ​​(نفت، گاز، آب، مواد شیمیایی)
4. محیط نصب
5. نوع رو به فلنج
6. الزامات نگهداری طولانی مدت

تولید و کنترل کیفیت

فلنج های سایز بزرگ به دلیل اندازه و کاربردشان به فرآیندهای ساخت پیشرفته نیاز دارند:

• آهنگری یا فورج حلقه نورد
• ماشینکاری CNC دقیق
• آزمایش غیر مخرب (UT، MT)
• بازرسی ابعادی
• گواهی مواد (EN 10204 3.1 / 3.2)

لونگان رویه های کنترل کیفیت دقیق را اجرا می کند تا اطمینان حاصل شود که هر فلنج با اندازه بزرگ مطابق با الزامات پروژه بین المللی است.

چالش های نصب و بهترین روش ها

نصب فلنج های سایز بزرگ نیاز به برنامه ریزی دقیق دارد:

• تراز مناسب برای جلوگیری از نشتی
• دنباله سفت کردن پیچ کنترل شده
• استفاده از واشر مناسب
• کمک هزینه انبساط حرارتی

فلنج سایز بزرگ در مقابل فلنج استاندارد

سوالات متداول (سؤالات متداول)

Q1: چه چیزی فلنج با اندازه بزرگ در نظر گرفته می شود؟

فلنج با اندازه بزرگ عموماً به فلنج هایی با قطرهای بزرگتر از DN600 اطلاق می شود که اغلب به صورت سفارشی برای سیستم های خط لوله بزرگ ساخته می شوند.

Q2: آیا فلنج های اندازه بزرگ سفارشی ساخته می شوند؟

بله، اکثر فلنج های سایز بزرگ طبق نقشه ها و استانداردهای پروژه خاص تولید می شوند.

Q3: کدام صنایع بیشتر از فلنج های بزرگ استفاده می کنند؟

صنایع نفت و گاز، تولید برق، پتروشیمی، مهندسی فراساحل و تصفیه آب.

Q4: چگونه از کیفیت فلنج اطمینان حاصل کنم؟

تولیدکنندگانی مانند Longan را انتخاب کنید که قابلیت ردیابی کامل مواد، گزارش‌های آزمایشی و گواهی‌های بین‌المللی را ارائه می‌دهند.

انتخاب فلنج با اندازه بزرگ مناسب یک تصمیم استراتژیک است که بر ایمنی، کارایی و موفقیت عملیاتی طولانی مدت تأثیر می گذارد. با همکاری با تولید کنندگان مجرب مانندلونگان، می توانید عملکرد قابل اعتماد را حتی برای سخت ترین سیستم های خط لوله تضمین کنید.

اگر در حال برنامه‌ریزی یک پروژه صنعتی در مقیاس بزرگ هستید و نیاز به راهنمایی متخصص یا راه‌حل‌های فلنج بزرگ اندازه سفارشی دارید، راحت باشیدبا ما تماس بگیریدامروز برای بحث در مورد نیازهای خود
