چگونه فلنج صاف جوش 304 از نشتی جلوگیری می کند؟

خلاصه مقاله:فلنج صاف جوشکاری 304 به ایجاد یک اتصال لوله قابل اعتماد در زمانی که سطح آب بندی، واشر، ابعاد و شرایط نصب آن به درستی مطابقت داشته باشد، کمک می کند. در Wenzhou Longan Flange Co., Ltd.، ما فلنج های صنعتی را با قابلیت آهنگری، ماشینکاری و آزمایش داخلی تولید می کنیم. در این مقاله توضیح می‌دهیم که چگونه کیفیت صفحه فلنج، انتخاب مواد، دقت ابعاد و شیوه‌های نصب با هم برای کاهش خطرات نشتی در سیستم‌های لوله‌کشی صنعتی کار می‌کنند.

فهرست مطالب

• چه چیزی باعث نشتی در اتصال فلنج می شود؟
• چگونه یک صورت صاف به جلوگیری از نشت کمک می کند؟
• چگونه باید واشر را با فلنج مطابقت دهید؟
• چرا ابعاد و رتبه بندی فشار مهم هستند؟
• خریداران چگونه می توانند کیفیت فلنج را تأیید کنند؟
• فلنج های صاف صورت 304 کجا استفاده می شود؟
• سوالات متداول

چه چیزی باعث نشتی در اتصال فلنج می شود؟

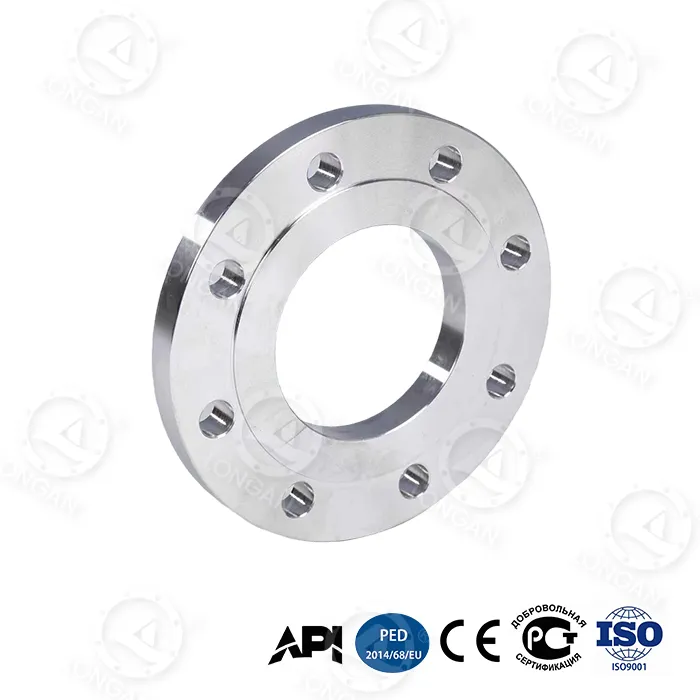

نشت فلنج به ندرت به یک عامل محدود می شود. در تجربه ما، اتصال باید به عنوان یک مجموعه کامل در نظر گرفته شود، از جمله سطوح فلنج، واشر، پیچ و مهره، تراز لوله، و شرایط عملیاتی. فلنجی که به اندازه اسمی درست ساخته شده باشد، اگر سطح آب بندی آن آسیب دیده باشد یا واشر برای سیال فرآیند نامناسب باشد، همچنان می تواند نشت کند. هنگام ارزیابی الففلنج جوش تخت 304 صورت صاف، توصیه می کنیم قبل از نصب دلایل احتمالی زیر را بررسی کنید:

• صورت های آب بندی ناهموار:تاب خوردگی، خراش، فرورفتگی، یا بی نظمی بیش از حد سطح می تواند از تماس یکنواخت واشر جلوگیری کند.
• انتخاب نادرست واشر:واشر که نمی تواند در برابر سیال، دما یا فشار مقاومت کند ممکن است خراب شود یا توانایی آب بندی خود را از دست بدهد.
• لوله کشی نامناسب:تنش بیش از حد لوله یا تراز ضعیف می تواند بارهای ناهمواری را در سراسر اتصال فلنج ایجاد کند.
• بارگذاری پیچ ناهموار:توالی سفت کردن نادرست یا بارهای ناهماهنگ پیچ می تواند فشرده سازی واشر را در مناطق خاصی کاهش دهد.
• شرایط عملیاتی نامناسب:نوسانات فشار، چرخه حرارتی، لرزش و خوردگی ممکن است بر یکپارچگی مفصل در دراز مدت تأثیر بگذارد.

شناسایی زودهنگام این خطرات به تیم های خرید و مهندسان پروژه کمک می کند تا به جای تکیه بر مواد فلنج، تلورانس های تولید و الزامات نصب درست را تعریف کنند.

چگونه یک صورت صاف به جلوگیری از نشت کمک می کند؟

یک صفحه آب بندی صاف یک سطح تماس برای واشر بین دو جزء متصل فراهم می کند. هنگامی که هندسه صورت و پرداخت سطح الزامات مشخص شده را برآورده می کند، واشر می تواند به طور مداوم تر فشرده شود و بی نظمی های سطح کوچک را پر کند. این به کاهش مسیرهای نشت احتمالی در سراسر مفصل کمک می کند. با این حال، صاف به طور خودکار به معنای ضد نشتی نیست. سطح مناسب به مواد واشر، طراحی فلنج، استاندارد قابل اجرا و شرایط سرویس بستگی دارد. سطح بیش از حد ناصاف ممکن است با تماس واشر تداخل داشته باشد، در حالی که روکش نامناسب یا صورت آسیب دیده نیز می تواند آب بندی را به خطر بیندازد. برای یک صفحه صاف فلنج جوشکاری 304، خریداران باید سه ویژگی مهم را تأیید کنند:

• صافی صورت:سطح آب بندی باید در محدوده تحمل ابعادی مشخص شده در نقشه تایید شده یا استاندارد قابل اجرا باقی بماند.
• زبری سطح:پرداخت مورد نیاز باید با توصیه های سازنده واشر و مشخصات فلنج مطابقت داشته باشد.
• وضعیت سطح:صورت تمام شده باید از نظر خراش های قابل مشاهده، فرورفتگی، خوردگی و عیوب ماشینکاری که می تواند بر تماس واشر تأثیر بگذارد، بازرسی شود.

Wenzhou Longan Flange Co., Ltd. آهنگری و ماشینکاری را در داخل انجام می دهد و اجازه می دهد تا نیازهای تولید در چندین مرحله تولید مدیریت شود. برای پروژه‌هایی که الزامات آب‌بندی سخت‌گیرانه دارند، خریداران باید مقادیر مسطح و زبری مورد نیاز را قبل از تولید مشخص کنند و برای تأیید انطباق، درخواست سوابق بازرسی کنند.

چگونه باید واشر را با فلنج مطابقت دهید؟

واشر بخش مهمی از سیستم آب بندی است. حتی فلنجی که به درستی ماشین کاری شده است ممکن است هنگام جفت شدن با واشر ناسازگار با محیط فرآیند یا عدم توانایی در حفظ فشرده سازی کافی در شرایط عملیاتی نشت کند. قبل از سفارش مونتاژ فلنج، توصیه می کنیم جزئیات زیر را با مهندس پروژه یا تامین کننده واشر تأیید کنید:

• سازگاری سیالات:مقاومت در برابر سیال فرآیند، مواد شیمیایی پاک کننده و سایر موادی که ممکن است با واشر تماس داشته باشند را بررسی کنید.
• محدوده دما:هم دمای معمولی کارکرد و هم تغییرات دمایی قابل پیش بینی را بررسی کنید.
• شرایط فشار:اطمینان حاصل کنید که واشر برای فشار کاری و نوسانات فشار مشخص شده مناسب است.
• ابعاد واشر:قطر داخلی، قطر خارجی، ضخامت و سطح تماس مورد نیاز را بررسی کنید.
• رو به فلنج:اطمینان حاصل کنید که طرح واشر با صفحه آب بندی صاف یا مسطح مشخص شده سازگار است.

عبارت "صورت صاف" باید در مقابل رسم و استاندارد فلنج قابل اجرا تایید شود. استانداردها و سازندگان مختلف ممکن است از اصطلاحات مختلف روکش استفاده کنند، بنابراین خریداران نباید تصور کنند که هر چهره صاف دارای ابعاد یا الزامات آب بندی یکسانی است.

چرا ابعاد و رتبه بندی فشار مهم هستند؟

دقت ابعاد بر عملکرد مونتاژ و آب بندی تأثیر می گذارد. فاصله نادرست سوراخ پیچ می تواند نصب را دشوار کند، در حالی که ضخامت فلنج یا هندسه رو به رو که با طرح تایید شده متفاوت است ممکن است بر بارگذاری اتصال تأثیر بگذارد. رتبه بندی فشار نیز نیاز به توجه دقیق دارد. فلنج ساخته شده از فولاد ضد زنگ 304 به طور خودکار برای هر فشار یا دما مناسب نیست. شرایط خدمات مجاز آن به استاندارد، اندازه، طراحی، خواص مواد و دمای عملیاتی قابل اجرا بستگی دارد. جدول زیر مشخصات اصلی را فهرست می کند که ارزش بررسی قبل از خرید را دارند.

مشخصات	چه چیزی را تأیید کنید	ارتباط با پیشگیری از نشت
درجه مواد	فولاد ضد زنگ 304 و استاندارد مواد مشخص شده	از مناسب بودن مواد و مقاومت در برابر خوردگی پشتیبانی می کند
اندازه اسمی	ابعاد لوله DN یا NPS، سوراخ و جفت گیری	به اطمینان از تناسب و تراز صحیح کمک می کند
صورت آب بندی	نوع چهره، صافی و زبری سطح مشخص شده	از تماس واشر سازگار پشتیبانی می کند
الگوی سوراخ پیچ	قطر دایره پیچ، تعداد سوراخ و قطر سوراخ	به دستیابی به مونتاژ صحیح و بارگذاری پیچ کمک می کند
فشار و دما	شرایط طراحی و درجه بندی فشار قابل اجرا	به جلوگیری از استفاده فراتر از شرایط درجه بندی فلنج کمک می کند
الزامات واشر	مواد، ابعاد و محدودیت های عملیاتی	به حفظ آب بندی تحت شرایط خدمات واقعی کمک می کند
سوابق بازرسی	گواهی مواد و نتایج بازرسی ابعادی	شواهدی را ارائه می دهد که نشان می دهد محصول عرضه شده با مشخصات مطابقت دارد

برای پروژه های غیر استاندارد، Wenzhou Longan Flange Co., Ltd. تولید فلنج سفارشی و خدمات OEM را ارائه می دهد. ارائه نقشه تایید شده و شرایط عملیاتی کامل در مرحله نقل قول به کاهش شکاف های مشخصات و جلوگیری از تغییرات پرهزینه پس از تولید کمک می کند.

خریداران چگونه می توانند کیفیت فلنج را تأیید کنند؟

بررسی های کیفیت باید به جای تمرکز بر ظاهر نهایی، مواد، ماشینکاری، ابعاد و قابلیت ردیابی را پوشش دهد. در Wenzhou Longan Flange Co., Ltd.، قابلیت های تولیدی ما شامل آهنگری، ماشینکاری و آزمایش است. سیستم ERP آنلاین این شرکت از مدیریت داده های تولید از ورود مواد خام تا ارسال محصول نهایی پشتیبانی می کند. برای بازرسی ورودی یا ارزیابی تامین کننده، پیشنهاد می کنیم از چک لیستی مانند موارد زیر استفاده کنید:

• گواهی مواد و شناسه محصول را با سفارش خرید مقایسه کنید.
• قطر بیرونی فلنج، ضخامت، سوراخ، و الگوی سوراخ پیچ را با نقشه تایید شده اندازه گیری کنید.
• سطح آب بندی را از نظر آسیب بررسی کنید و صافی و زبری مشخص شده را با استفاده از روش های اندازه گیری مناسب بررسی کنید.
• تأیید کنید که استاندارد فلنج و درجه فشار مطابق با الزامات پروژه است.
• علامت گذاری مواد و سوابق دسته ای موجود را از نظر قابلیت ردیابی بررسی کنید.
• بسته بندی را بررسی کنید تا مطمئن شوید که صفحه آب بندی در هنگام نگهداری و حمل و نقل محافظت می شود.

برای پروژه های خط لوله تقاضا، معیارهای بازرسی باید قبل از شروع ساخت مورد توافق قرار گیرند. اگر پروژه به بازرسی شخص ثالث، شناسایی مواد مثبت یا آزمایش اضافی نیاز دارد، این الزامات باید در مشخصات خرید ثبت شود.

فلنج های صاف صورت 304 کجا استفاده می شود؟

فلنج های فولادی ضد زنگ 304 در طیف وسیعی از اتصالات لوله کشی و تجهیزات صنعتی استفاده می شود که خواص مکانیکی و مقاومت در برابر خوردگی آنها با محیط عملیاتی مطابقت دارد. کاربردهای معمولی ممکن است شامل سیستم‌های مرتبط با آب، لوله‌کشی فرآیند عمومی، تجهیزات فرآوری مواد غذایی انتخابی و اتصالات ابزار باشد. تناسب باید همیشه با توجه به شرایط خدمات واقعی ارزیابی شود:

• لوله کشی آب و تاسیسات:شیمی آب، دما، فشار و سازگاری واشر را در نظر بگیرید.
• تجهیزات فرآوری مواد غذایی:الزامات تمیز کردن، مشخصات پرداخت سطح، و استانداردهای بهداشتی قابل اجرا را بررسی کنید.
• پردازش شیمیایی عمومی:سازگاری شیمیایی را به دقت بررسی کنید، به ویژه در جاهایی که کلریدها یا مواد تهاجمی وجود دارند.
• اتصالات تجهیزات صنعتی:ابعاد جفت گیری، شرایط ارتعاش و دسترسی نصب را تأیید کنید.

Wenzhou Longan Flange Co. Ltd. فلنج های صنعتی را برای بخش هایی از جمله نفت و گاز، فرآوری پتروشیمی، تولید برق و زیرساخت تولید می کند. نوع فلنج و جنس مناسب باید توسط مشخصات مهندسی تعیین شود و نه تنها نام صنعت.

سوالات متداول

1. آیا یک صورت صاف می تواند به طور کامل از نشت فلنج جلوگیری کند؟

خیر. یک صفحه صاف مناسب به ایجاد تماس ثابت واشر کمک می کند، اما جلوگیری از نشتی به سازگاری واشر، بارگذاری پیچ، تراز، شرایط عملیاتی و نصب صحیح نیز بستگی دارد.

2. برای فلنج صاف 304 چه سطحی باید مشخص کنم؟

پرداخت مورد نیاز به استاندارد فلنج، نوع واشر و مشخصات پروژه بستگی دارد. خریداران باید زبری و صافی مورد نیاز را بر روی نقشه ذکر کنند و روش بازرسی قابل اجرا را با سازنده تایید کنند.

3. آیا فولاد ضد زنگ 304 برای سیالات خورنده مناسب است؟

این برای بسیاری از محیط های عمومی مناسب است اما نه همه رسانه های خورنده. کلریدها و برخی مواد شیمیایی تهاجمی می توانند باعث خوردگی موضعی شوند. سیال فرآیند، غلظت و دمای عملیاتی باید قبل از انتخاب مواد بررسی شود.

4. برای سفارش فلنج جوشی تخت 304 صورت صاف چه اطلاعاتی لازم است؟

اندازه اسمی، استاندارد قابل اجرا، درجه بندی فشار، درجه مواد، نوع چهره، مقدار، الزامات تحویل، و نقشه تایید شده را در صورت وجود ارائه دهید. الزامات ویژه بازرسی و قابلیت ردیابی را در سفارش خرید لحاظ کنید.

5. آیا Wenzhou Longan Flange Co., Ltd. می تواند فلنج های سفارشی را عرضه کند؟

بله. این شرکت انواع فلنج های مختلف را تولید می کند و خدمات OEM را برای محصولات سفارشی و غیر استاندارد ارائه می دهد. امکان سنجی تولید و زمان تحویل به ابعاد، مواد، نقشه کشی و الزامات سفارش بستگی دارد.

6. معمولاً تولید فلنج چقدر طول می کشد؟

بسته به پیچیدگی محصول و حجم کاری، زمان تولید معمولی شرکت اعلام شده دو تا چهار هفته است. قبل از ثبت سفارش خرید، برنامه زمانبندی سفارش خاص را تأیید کنید.

7. خریداران برای تایید کیفیت فلنج چه مدارکی را باید درخواست کنند؟

بسته به پروژه، خریداران ممکن است گواهی‌های آزمایش مواد، گزارش‌های بازرسی ابعادی، سوابق ردیابی و اسناد سیستم کیفیت قابل اجرا را درخواست کنند. هر گونه آزمایش اضافی یا بازرسی شخص ثالث باید قبل از تولید توافق شود.

جلوگیری از نشت فلنج با تطبیق سطح آب بندی، واشر، مواد و ابعاد با شرایط خدمات واقعی شروع می شود. فلنج جوشکاری صاف 304 می تواند اتصال قابل اعتمادی را در زمانی که تلورانس های تولید کنترل می شود و الزامات نصب رعایت می شود، فراهم کند. برای مشخصات محصول یا سوالات فلنج سفارشی، تماس بگیریدWenzhou Longan Flange Co., Ltd.با نقشه ها و نیازهای پروژه شما
