چرا سیستم های لوله گالوانیزه فلنج رزوه ای را ترجیح می دهند؟

در یک کارخانه تصفیه آب در حومه شانگهای، یک خدمه تعمیر و نگهداری در حال تعویض بخشی از لوله فولادی گالوانیزه هستند. این لوله بیش از یک دهه است که در خدمت بوده و پوشش گالوانیزه آن را از خوردگی محافظت کرده است. خدمه باید بخش جدید را به سیستم موجود متصل کنند. آنها دو گزینه دارند: اتصال را جوش دهید یا از فلنج رزوه ای استفاده کنید. جوشکاری نیاز به سنگ زنی پوشش گالوانیزه دارد که منطقه جوش را در برابر خوردگی آسیب پذیر می کند. همچنین به مجوزهای کار داغ و تجهیزات تخصصی نیاز دارد. در مقابل، فلنج رزوه ای را می توان با ابزارهای دستی ساده، بدون آسیب رساندن به پوشش محافظ و بدون نیاز به کار داغ نصب کرد. به همین دلیل است که سیستم های لوله گالوانیزه فلنج های رزوه ای را ترجیح می دهند. انتخاب فقط به خاطر راحتی نیست. این در مورد حفظ یکپارچگی حفاظت در برابر خوردگی و اطمینان از قابلیت اطمینان طولانی مدت کل سیستم است.

فلنج رزوه ای نوعی فلنج است که به وسیله رزوه پیچ به لوله متصل می شود. این در طیف وسیعی از اندازه ها و درجه بندی فشار برای کاربردهای مختلف موجود است. در یک سیستم لوله گالوانیزه،فلنج رزوه ایمزایای متعددی نسبت به سایر انواع فلنج دارد، از جمله فلنج های گردن جوش، فلنج های لغزنده و فلنج های مفصلی. این مقاله به بررسی دلایل فنی و عملی می‌پردازد که چرا فلنج‌های رزوه‌ای بهترین انتخاب برای سیستم‌های لوله گالوانیزه هستند. ما تأثیر جوش بر روی پوشش‌های گالوانیزه، راندمان نصب اتصالات رزوه‌ای، عملکرد آب‌بندی فلنج‌های رزوه‌ای و مشخصات موادی که سازگاری را تضمین می‌کنند را پوشش خواهیم داد. ما همچنین مشخصات دقیق محصول را از کارخانه خود در Wenzhou Longan Flange Co., Ltd ارائه خواهیم کرد.

فهرست مطالب

• 1. فلنج رزوه ای چیست و چگونه کار می کند؟
• 2. چرا جوشکاری به سیستم های لوله گالوانیزه آسیب می رساند؟
• 3. نصب فلنج رزوه ای چگونه پوشش روی را حفظ می کند؟
• 4. ویژگی های عملکرد آب بندی و فشار چیست؟
• 5. چه مواد و مشخصاتی سازگاری را تضمین می کند؟
• 6. چگونه فلنج رزوه ای با سایر انواع فلنج مقایسه می شود؟
• 7. سوالات متداول (سؤالات متداول)
• 8. نتیجه گیری

1. فلنج رزوه ای چیست و چگونه کار می کند؟

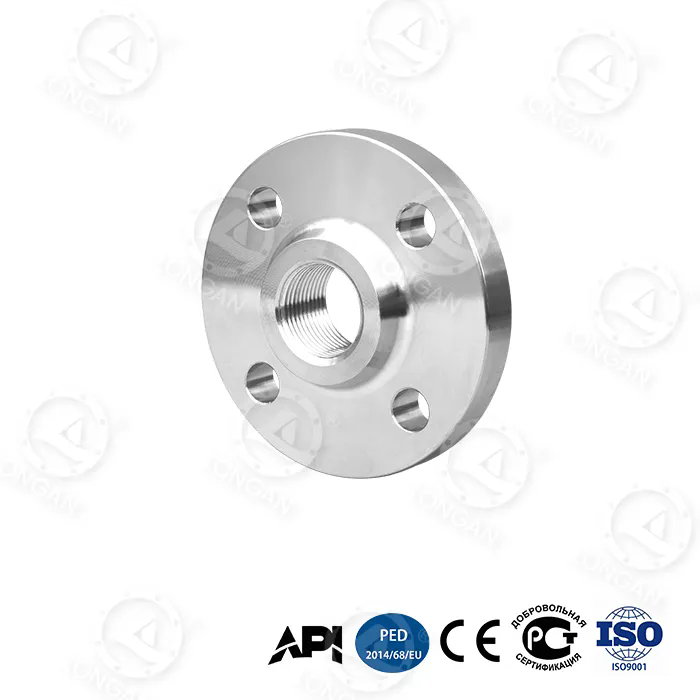

فلنج رزوه ای نوعی فلنج لوله است که به وسیله رزوه پیچ به لوله متصل می شود. فلنج دارای سوراخ رزوه ای است که با رزوه خارجی انتهای لوله مطابقت دارد. برای نصب فلنج، انتهای لوله رزوه می شود و فلنج روی لوله پیچ می شود. سپس فلنج با یک جوش مهر و موم یا یک جوش پشتیبان در جای خود محکم می شود، اگرچه در بسیاری از کاربردهای کم فشار، نیازی به جوش نیست. اتصال رزوه ای یک مهر و موم مکانیکی را فراهم می کند که قادر به تحمل فشارها و دماهای متوسط ​​است. فلنج های رزوه ای در طیف وسیعی از اندازه ها، از 1/2 اینچ تا 24 اینچ، و در کلاس های فشار از 150 تا 2500 موجود هستند. آنها معمولاً در تصفیه آب، پردازش های شیمیایی و سیستم های لوله کشی صنعتی که در آن جوشکاری عملی یا مطلوب نیست، استفاده می شود.

طراحی فلنج رزوه ای ساده اما موثر است. بسته به فلنج جفت، صفحه فلنج معمولاً برجسته یا صاف است. سوراخ رزوه ای با تحمل دقیق ماشین کاری می شود تا از تناسب مناسب با نخ لوله اطمینان حاصل شود. فلنج معمولاً بسته به کاربرد از فولاد آهنگری، فولاد ریخته‌گری یا فولاد ضد زنگ ساخته می‌شود. در سیستم لوله گالوانیزه، فلنج رزوه ای نیز گالوانیزه می شود تا با لوله مطابقت داشته باشد و محافظت در برابر خوردگی ایجاد کند. جدول زیر اجزای اصلی و عملکرد آنها را خلاصه می کند.

درWenzhou Longan Flange Co., Ltd.، کارخانه ما فلنج های رزوه ای را در طیف وسیعی از اندازه ها، درجه بندی فشار و مواد تولید می کند. ما فلنج های رزوه ای گالوانیزه را ارائه می دهیم که به طور خاص برای استفاده در سیستم های لوله گالوانیزه طراحی شده اند. فلنج های ما مطابق با استانداردهای بین المللی، از جمله ANSI B16.5، DIN، و JIS تولید می شوند که سازگاری با طیف وسیعی از لوله ها و اتصالات را تضمین می کند.

2. چرا جوشکاری به سیستم های لوله گالوانیزه آسیب می رساند؟

لوله گالوانیزه لوله فولادی است که برای محافظت از آن در برابر خوردگی با یک لایه روی پوشانده شده است. پوشش روی به عنوان یک آند قربانی عمل می کند، به این معنی که ترجیحاً به فولاد خورده می شود و از فولاد در برابر زنگ زدگی محافظت می کند. این محافظت تا زمانی که پوشش روی دست نخورده باقی بماند موثر است. هنگامی که لوله جوش داده می شود، گرمای فرآیند جوشکاری، پوشش روی را در ناحیه تحت تأثیر حرارت می سوزاند. این باعث می شود که فولاد زیرین در معرض خوردگی و آسیب پذیری قرار گیرد. علاوه بر این، فرآیند جوشکاری می تواند بخارهای سمی از روی تبخیر شده تولید کند که می تواند برای جوشکار خطرناک باشد. جدول زیر به طور خلاصه اثرات جوشکاری بر روی لوله گالوانیزه را نشان می دهد.

این اثرات، جوشکاری را به گزینه ای نامطلوب برای اتصال لوله گالوانیزه تبدیل می کند. جایگزین استفاده از اتصال مکانیکی است که نیازی به گرما ندارد. Threaded Flange یکی از این اتصالات است. با پیچاندن فلنج بر روی انتهای لوله رزوه‌ای، پوشش روی حفظ می‌شود و محافظت در برابر خوردگی سیستم دست نخورده باقی می‌ماند. در کارخانه ما، اهمیت حفظ پوشش گالوانیزه را درک می کنیم. فلنج های رزوه ای ما به گونه ای طراحی شده اند که اتصال مکانیکی قابل اعتمادی را بدون به خطر انداختن یکپارچگی لوله فراهم کنند.

3. نصب فلنج رزوه ای چگونه پوشش روی را حفظ می کند؟

نصب فلنج رزوه ای یک فرآیند مکانیکی ساده است که شامل گرما نمی شود. انتهای لوله با استفاده از دستگاه رزوه زنی لوله یا نخ زنی دستی رزوه می شود. فرآیند رزوه کشی مقدار کمی از مواد را از انتهای لوله جدا می کند، اما پوشش روی روی بقیه لوله دست نخورده باقی می ماند. سپس فلنج روی انتهای لوله رزوه دار پیچ می شود. رزوه ها برای ایجاد یک مهر و موم مکانیکی درگیر می شوند. در برخی موارد، برای تقویت مهر و موم، یک درزگیر یا نوار به نخ ها اعمال می شود. سپس فلنج به فلنج جفت پیچ می شود و اتصال را تکمیل می کند. کل فرآیند را می توان با ابزارهای دستی ساده، بدون نیاز به مجوز کار داغ یا تجهیزات جوشکاری تخصصی تکمیل کرد. جدول زیر مراحل نصب Threaded Flange را خلاصه می کند.

فرآیند نصب سریع، تمیز و ایمن است. می توان آن را در مناطقی که کار گرم مجاز نیست، مانند در اتمسفرهای انفجاری یا در فضاهای محدود انجام داد. همچنین نیاز به پوشش مجدد ناحیه جوش را از بین می برد که باعث صرفه جویی در زمان و مواد می شود. در کارخانه ما، دستورالعمل‌های نصب دقیق را با فلنج‌های رزوه‌ای خود ارائه می‌دهیم و تیم فنی ما برای کمک به هرگونه سؤال در دسترس است.

4. ویژگی های عملکرد آب بندی و فشار چیست؟

عملکرد آب بندی فلنج رزوه ای به کیفیت درگیری با رزوه و استفاده از درزگیر رزوه مناسب بستگی دارد. هنگامی که به درستی نصب می شود، یک اتصال رزوه ای می تواند یک مهر و موم ضد نشتی برای فشارها و دماهای متوسط ​​ایجاد کند. درجه فشار فلنج رزوه ای با توجه به طراحی، جنس و اندازه آن تعیین می شود. فلنج های رزوه ای استاندارد در کلاس های فشار از 150 تا 2500 موجود هستند. جدول زیر رتبه بندی فشار و دمای معمولی فلنج های رزوه ای ما را خلاصه می کند.

توجه به این نکته ضروری است که درجه فشار یک اتصال رزوه ای معمولا کمتر از اتصال جوشی با همان اندازه و کلاس است. این به این دلیل است که رزوه ها ضخامت دیواره لوله را کاهش می دهند و غلظت تنش ایجاد می کنند. به همین دلیل، فلنج های رزوه ای معمولاً در کاربردهایی با فشار کمتر یا جایی که ضخامت دیواره لوله برای قرار دادن رزوه ها کافی است استفاده می شود. در سیستم لوله گالوانیزه، درجه فشار فلنج رزوه ای باید با درجه فشار لوله و سیستم مطابقت داشته باشد. در کارخانه ما، ما می توانیم در انتخاب کلاس فشار مناسب برای کاربرد شما کمک کنیم.

5. چه مواد و مشخصاتی سازگاری را تضمین می کند؟

مواد فلنج رزوه ای باید با مواد لوله و سیال منتقل شده سازگار باشد. برای سیستم های لوله گالوانیزه، فلنج معمولاً از فولاد گالوانیزه ساخته می شود که با لوله مطابقت دارد و همان سطح محافظت در برابر خوردگی را فراهم می کند. فلنج همچنین می تواند از فولاد ضد زنگ یا سایر مواد در صورت نیاز ساخته شود. مشخصات فلنج رزوه ای شامل اندازه، کلاس فشار، جنس، نوع رزوه و نوع فلنج می باشد. جدول زیر مشخصات کلیدی فلنج های رزوه ای گالوانیزه ما را خلاصه می کند.

در Wenzhou Longan Flange Co., Ltd.، کارخانه ما فلنج های رزوه ای را برای برآورده کردن این مشخصات و موارد دیگر تولید می کند. ما می‌توانیم فلنج را مطابق با نیازهای پروژه خاص، از جمله اندازه‌های خاص، مواد خاص و انواع نخ‌های خاص، سفارشی کنیم. فرآیند کنترل کیفیت ما شامل بازرسی ابعادی، رزوه سنج و آزمایش فشار است تا اطمینان حاصل شود که هر فلنج استانداردهای لازم را برآورده می کند.

6. چگونه فلنج رزوه ای با سایر انواع فلنج مقایسه می شود؟

هنگام انتخاب فلنج برای یک سیستم لوله گالوانیزه، مهندسان چندین گزینه از جمله فلنج های گردن جوش، فلنج های لغزنده، فلنج های مفصلی و فلنج های رزوه دار دارند. هر نوع مزایا و معایب خاص خود را دارد. جدول زیر ویژگی های کلیدی این انواع فلنج را مقایسه می کند.

همانطور که جدول نشان می دهد، فلنج رزوه ای تنها نوعی است که پوشش گالوانیزه را بدون نیاز به اجزا یا مراحل اضافی حفظ می کند. در صورت استفاده از انتهای گالوانیزه، فلنج اتصال لبه نیز می‌تواند پوشش را حفظ کند، اما به اجزای بیشتری نیاز دارد و گران‌تر است. فلنج های Weld Neck و Slip-On نیاز به جوش دارند که به پوشش آسیب می رساند و نیاز به پوشش مجدد دارد. به این دلایل، فلنج رزوه‌ای انتخاب ارجح برای سیستم‌های لوله گالوانیزه است.

7. سوالات متداول (سؤالات متداول)

سوال 1: حداکثر درجه فشار برای فلنج رزوه ای در سیستم لوله گالوانیزه چقدر است؟

پاسخ: فلنج های رزوه ای در کلاس های فشار تا 2500 موجود هستند. با این حال، حداکثر درجه فشار برای اتصال رزوه ای معمولا کمتر از اتصال جوشی با همان اندازه و کلاس است. این به این دلیل است که رزوه ها ضخامت دیواره لوله را کاهش می دهند و غلظت تنش ایجاد می کنند. برای اکثر سیستم های لوله گالوانیزه، فلنج های کلاس 150 یا کلاس 300 کافی است. در Wenzhou Longan Flange Co., Ltd.، ما می توانیم در انتخاب کلاس فشار مناسب برای کاربرد شما کمک کنیم.

سوال 2: آیا می توان از فلنج رزوه ای در کاربردهای با دمای بالا استفاده کرد؟

پاسخ: فلنج های رزوه ای را می توان در کاربردهای با دمای بالا استفاده کرد، اما درجه حرارت به جنس فلنج و واشر بستگی دارد. فلنج های فولادی کربن گالوانیزه استاندارد برای دماهای تا 200 درجه سانتی گراد مناسب هستند. برای دماهای بالاتر، فلنج های فولادی ضد زنگ یا فولاد آلیاژی ممکن است مورد نیاز باشد. مهم است که فلنج و واشر را انتخاب کنید که برای دمای عملیاتی سیستم درجه بندی شده باشد.

سوال 3: چه نوع درزگیر رزوه ای باید با فلنج رزوه ای استفاده شود؟

پاسخ: نوار PTFE یا دوپ لوله معمولاً به عنوان درزگیر نخ برای فلنج های رزوه ای استفاده می شود. چسب PTFE به راحتی اعمال می شود و آب بندی خوبی برای آب و بسیاری از مایعات دیگر ایجاد می کند. لوله دوپ خمیری است که روی رزوه ها اعمال می شود و برای فشارهای بالاتر مهر و موم محکم تری ایجاد می کند. انتخاب بستگی به کاربرد و مایعی دارد که منتقل می شود. همیشه توصیه های سازنده در مورد درزگیر را دنبال کنید.

سوال 4: چگونه از اتصال بدون نشتی با فلنج رزوه ای اطمینان حاصل کنم؟

پاسخ: برای اطمینان از اتصال بدون نشتی، مراحل زیر را دنبال کنید: رزوه ها را کاملا تمیز کنید، درزگیر رزوه را به طور یکنواخت بمالید، فلنج را روی لوله محکم کنید، سپس با آچار لوله سفت کنید. بیش از حد سفت نکنید، زیرا می تواند به رزوه ها آسیب برساند یا فلنج را ترک کند. در صورت وجود از آچار گشتاور کالیبره شده استفاده کنید. در نهایت، فلنج را به فلنج جفت پیچ کنید، پیچ ها را به صورت ستاره ای سفت کنید تا از فشار یکنواخت روی واشر اطمینان حاصل کنید. کارخانه ما دستورالعمل های دقیق نصب را با فلنج های رشته ای ما ارائه می دهد.

سوال 5: آیا فلنج های رزوه ای گالوانیزه برای سیستم های آب آشامیدنی مناسب هستند؟

پاسخ : بله فلنج های رزوه ای گالوانیزه برای سیستم های آب آشامیدنی مناسب هستند مشروط بر اینکه گالوانیزه با استاندارد مورد تایید برای تماس آب آشامیدنی انجام شود. پوشش روی خنثی است و مواد مضر را به داخل آب نمی برد. در کارخانه ما از گالوانیزه گرم استفاده می کنیم که الزامات ASTM A153 و سایر استانداردهای مربوطه را برای کاربردهای آب آشامیدنی برآورده می کند.

8. نتیجه گیری

سیستم های لوله گالوانیزه فلنج های رزوه ای را ترجیح می دهند زیرا ترکیبی از کارایی نصب، حفاظت در برابر خوردگی و یکپارچگی اتصال را ارائه می دهند که هیچ نوع فلنج دیگری نمی تواند مطابقت داشته باشد. اتصال رزوه ای نیاز به جوشکاری را از بین می برد که باعث آسیب به پوشش گالوانیزه شده و لوله را در معرض خوردگی قرار می دهد. این امکان نصب سریع، تمیز و ایمن را بدون مجوز کار داغ یا تجهیزات تخصصی فراهم می کند. این پوشش روی را حفظ می کند و تضمین می کند که محافظت در برابر خوردگی کل سیستم دست نخورده باقی می ماند. و یک مهر و موم قابل اعتماد و ضد نشتی برای فشارها و دماهای متوسط ​​فراهم می کند. در Wenzhou Longan Flange Co., Ltd.، کارخانه ما فلنج های رزوه ای با کیفیت بالا را تولید می کند که به طور خاص برای سیستم های لوله گالوانیزه طراحی شده اند. ما فقط از بهترین مواد استفاده می کنیم و از روش های کنترل کیفیت دقیق پیروی می کنیم تا اطمینان حاصل کنیم که هر فلنج با بالاترین استانداردهای عملکرد و قابلیت اطمینان مطابقت دارد.

چه در حال طراحی یک سیستم لوله گالوانیزه جدید باشید یا یک سیستم موجود را حفظ کنید، از شما دعوت می کنیم تا با تیم فنی ما تماس بگیرید تا در مورد نیازهای خود صحبت کنید. ما می توانیم مشخصات دقیق محصول، کمک در انتخاب مواد و پشتیبانی برنامه را ارائه دهیم. تعهد ما به کیفیت و رضایت مشتری ما را به شریکی قابل اعتماد برای پروژه های لوله کشی تصفیه آب، صنعتی و تجاری در سراسر جهان تبدیل کرده است.

امروز با Wenzhou Longan Flange Co., Ltd. تماس بگیریدبرای بحث در مورد نیازهای Threaded Flange و کشف اینکه چگونه فلنج های ما می توانند قابلیت اطمینان و کارایی سیستم لوله گالوانیزه شما را بهبود بخشند.
